产品描述
1. 通过数字显示器可以设定和监控流量。
2. 有一体式和分体式两种。
3. 三种输出方式：开关量、累计脉冲、模拟量输出。
4. 可在累计流量和瞬时流量之间来回切换。
5. 4通道流量监控器：单个控制器可监控4个独立的流量范围。

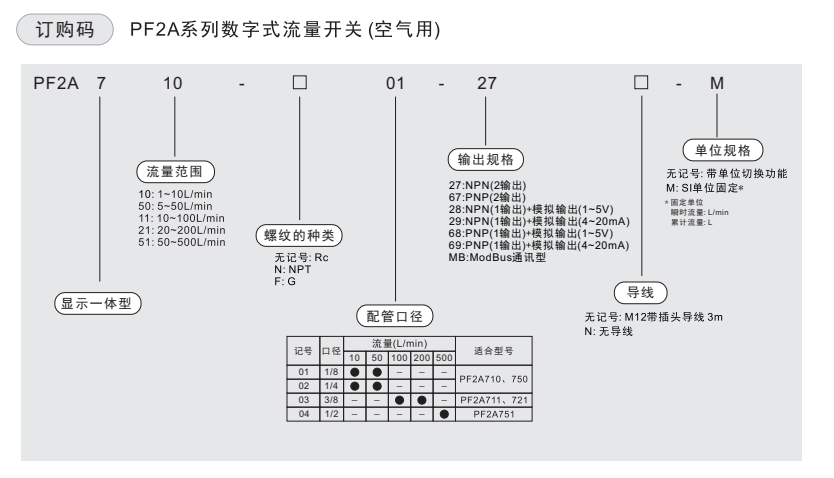

产品参数
■ 产品规格
| 型号 | PF2A710 | PF2A750 | PF2A711 | PF2A721 | PF2A751 | |
| 工作介质 | 干燥的空气、氮气 | |||||
| 额定流量范围 | 1至10升/分钟 | 5至50升/分钟 | 10至100升/分钟 | 20至200升/分钟 | 50至500升/分钟 | |
| min设定单位 | 0.1升/分钟 | 0.5升/分钟 | 1升/分钟 | 2升/分钟 | 5升/分钟 | |
| 累计脉冲流量交换值（脉冲宽度：50ms） | 0.1L/脉冲 | 0.5L/脉冲 | 1L/脉冲 | 2L/脉冲 | 5L/脉冲 | |
| 显示单位*1,2) | 瞬时流量 | 升/分钟，CFM×10 -2 | 升/分钟，CFM×10 -1 | |||
| 累计流量 | 长，立方英尺×10 -1 | |||||
| 工作温度 | 0至50℃ | |||||
| 准确性*3) | ±5%满量程 | |||||
| 重复性 | ±1%满量程 | ±2%满量程 | ||||
| 温度特性 | ±3%FS（15～35℃，25℃参考），±5%FS（0～50℃，25℃参考） | |||||
| 电流 | 150mA以下 | 160mA以下 | 170mA以下 | |||
| 接管口径(Rc、NPT、G) | 1/8, 1/4 | 3/8 | 1/2 | |||
| 检测类型 | 加热器类型 | |||||
| 运营压力 | -50kPa至0.5MPa | -50kPa至0.75MPa | ||||
| 耐压 | 1.0MPa | |||||
| 累计流量范围*4) | 0 至 999999L | |||||

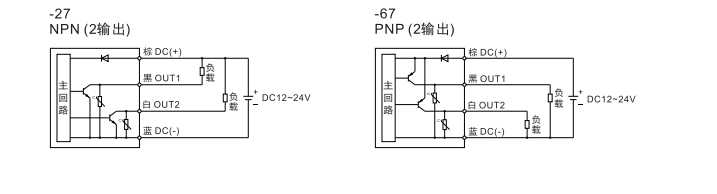

| 输出规格*5) | 开关量输出 | NPN 集电极开路 | max限度负载电流：80mA；内部电压降：1V以下 max限度施加电压：30V；2个输出 | |||
| PNP 集电极开路 | max限度。负载电流：80mA； 内部压降：1.5V以下；2个输出 | |||||
| 累计脉冲输出 | NPN或PNP集电极开路（与开关输出相同） | |||||
| 状态 LED | 输出打开时亮起 OUT1：绿色；输出2：红色 | |||||
| 响应时间 | 1秒或更少 | |||||
| 迟滞 | 迟滞模式：可变（可从 0 开始设置），窗口比较器模式：3 位固定 | |||||
| 电源电压 | DC12～24V±10% | |||||
| 环境 | 外壳 | IP65 | ||||
| 工作温度 | 工作温度：0～50℃，保存温度：-25～85℃（无结冰、结露） | |||||
| 耐压 | 端子和外壳之间 AC 1000V 1 分钟 | |||||
| 绝缘电阻 | 端子与外壳之间50MΩ以上（用兆欧表测量DC 500V） | |||||
| 抗噪音性 | 1000V PP脉宽1μs持续1ns | |||||
*1) 带单位切换功能的场合[无单位切换功能的形式, 固定在SI单位(L/min或L、m³、m³×10³)]。
*2) 流量显示是在0℃、101.3 kPa的基准状态, 可转换至20℃、101.3 kPa、65%RH的标准状态(ANR)。
*3) 请在产品IN侧配备管径8倍以上的直管部。不配备直管部的场合, 精度可能达不到±5% F.S.。
*4) 累计流量值在电源OFF时被清除。
*5) 开关输出和累计脉冲输出在初期设定时选定。
*6) 上下限比较模式: 迟滞(H)为3digits, P_1、P_2或n_1、n_2应相隔7digits以上。
(输出OUT2的场合, 则n_1、2变成n_3、4, P_1、2变成P_3、4。)
*7) 配线及螺纹规格请与VPC联系进行确认。
| 零件编号 | 额定流量值 | MAX额定流量值 |
| PF2A710 | 1NL/分钟 | 10NL/分钟 |
| 3.5CFM×10-2 | 35.0CFM×10-2 | |
| PF2A750 | 5NL/分钟 | 50NL/分钟 |
| 18.0CFM×10-2 | 176.0CFM×10-2 | |
| PF2A711 | 10NL/分钟 | 100NL/分钟 |
| 3.5CFM×10-1 | 35.5CFM×10-1 | |
| PF2A721 | 20NL/分钟 | 200NL/分钟 |
| 7.0CFM×10-1 | 71.0CFM×10-1 | |
| PF2A751 | 50NL/分钟 | 500NL/分钟 |
| 18.0CFM×10-1 | 176.0CFM×10-1 |

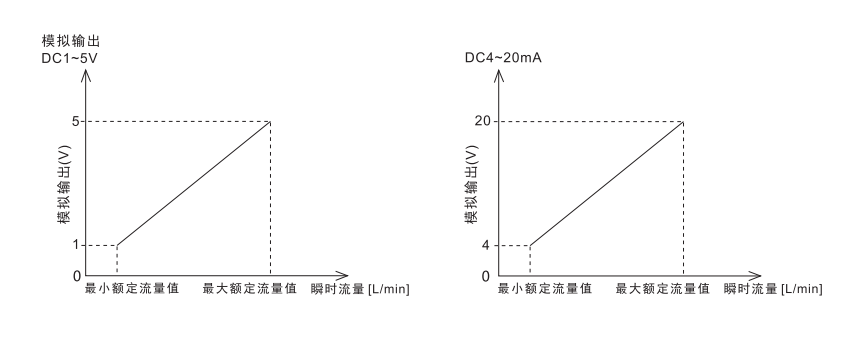

*模拟输出是以基准状态时的额定流量范围为基准。
显示流量范围是以标准状态为基准。
因此.额定流量范围和显示流量范围不同。
此外.基准状态和标准状态进行切换时.模拟输出值也会改变。
使用标准状态的模拟输出时.请按以下的公式进行换算。
基准状态的流量值+0.927=标准状态的流量值

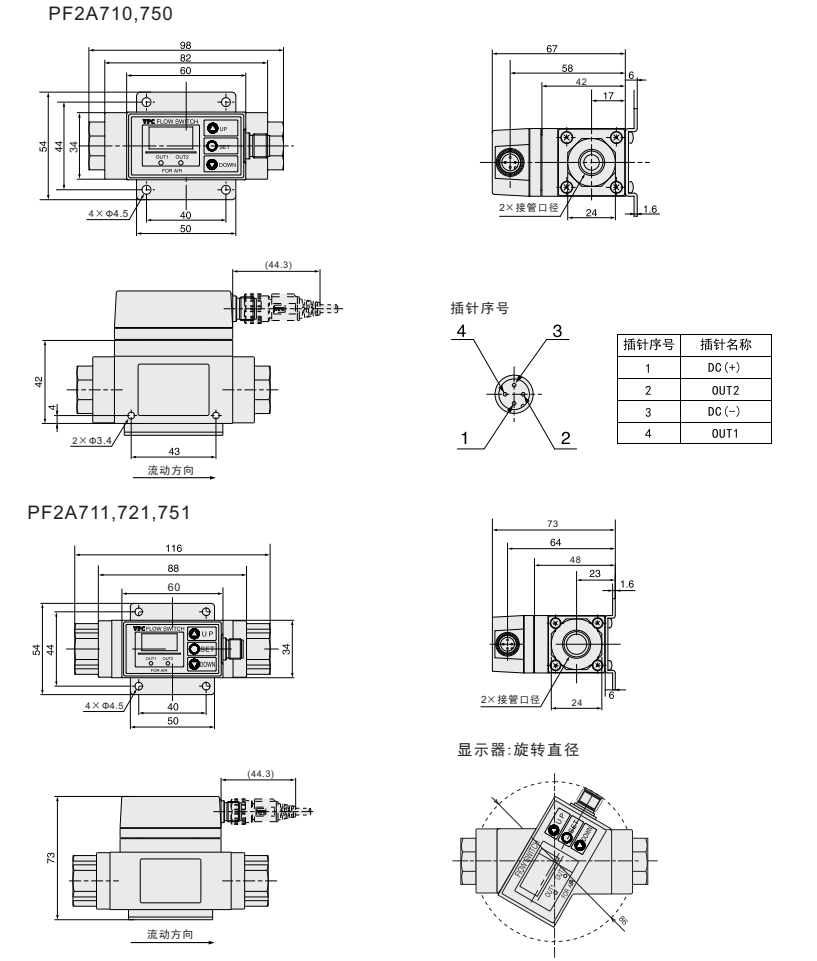

外部规格
* 开关入口侧必须设有配管直径8倍以上的直管部。
