产品描述
PSE560适用于标准压力范围0~1MPa，而PSE564型号适用于低压0~500kPa
模拟输出：电压或电流
禁用（单膜片结构），防护等级IP65

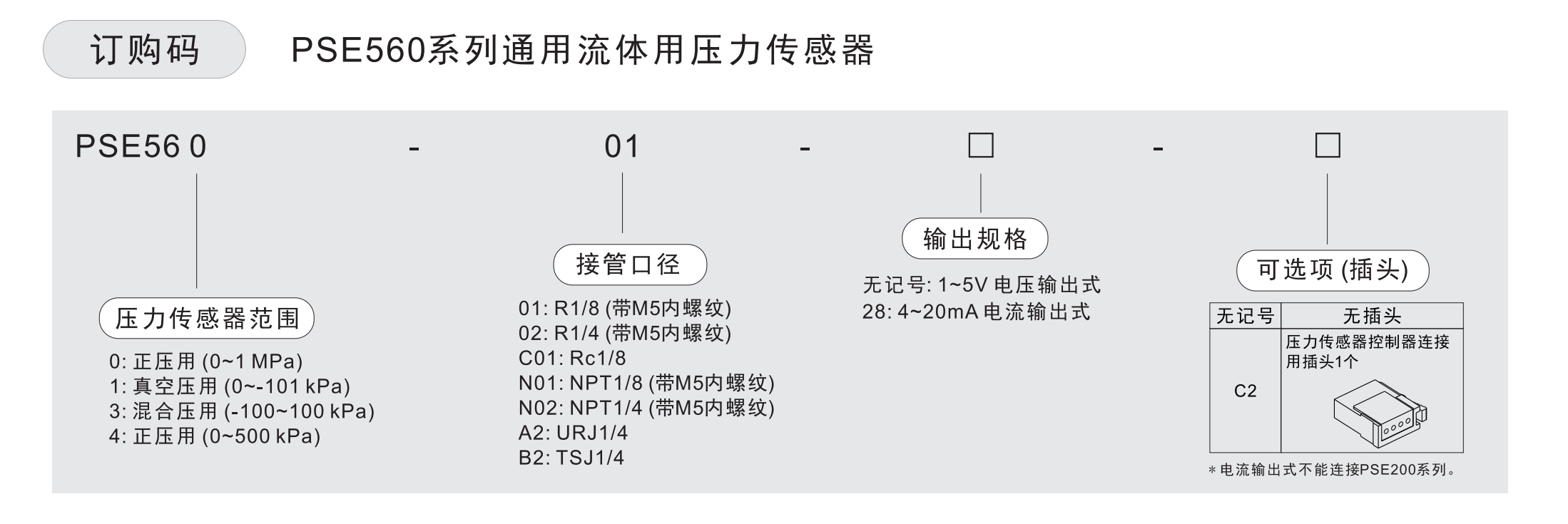

■产品选型
产品规格
| 型号 | PSE560（正压） | PSE561（真空压） | PSE563（混合压） | PSE564（正压） |
| 额定压力范围 | 0~1MPa | 0~-101kPa | -100~100kPa | 0~500kPa |
| 扩展模拟输出范围 | -0.1~0 MPa | 10.1~0kPa | — | -50~0kPa |
| 耐压力 | 1.5MPa | 500kPa | 500kPa | 750kPa |
| 型号 | PSE56□-□ | PSE56□-□-28 |
| 工作介质 | 不腐蚀SUS316L的流体或气体 | |
| 电源电压 | DC12~24V±10%、波动(p-p)10%以下（带逆接保护） | |
| 消耗电流 | 10mA以下 | |
| 输出规格 | 模拟输出: 1~5V（额定压力范围） 0.6~1V（扩展模拟输出范围） 输出阻抗: 约1kΩ | 模拟输出: 4~20mA（额定压力范围） 最大负载阻抗: 500Ω以下（电源24V时） 1000Ω以下（电源12V时） |
| 精度（环境温度25℃） | ±1% F.S.（额定压力范围内）、±3% F.S.（扩展模拟输出范围） | |
| 线性度 | ±0.5%F.S. | |
| 重复精度 | ±0.2%F.S. | |
| 电源电源的影响 | ±0.3%F.S. | |
| 耐环境 | 保护构造 | IP65 |
| 使用温度范围 | 动作时: -10~60℃、保存时: -20~70℃（未结露或结冰） | |
| 使用湿度范围 | 动作时、保存时: 35~85%RH（未结露） | |
| 耐电压 | AC250V 1分钟 所有充电部和壳体间 | |
| 绝缘电阻 | 50MΩ以上（DC 50V）所有充电部和壳体间 | |
| 温度特性 | ±2% F.S.（0~50℃: 25℃基准）、±3% F.S.（-10~60℃: 25℃基准） | |
| 传感器用电缆 | PSE56□-□: 含管子耐油乙烯橡胶绝缘电缆 3芯 Φ5.1 3m 导体截面积: 0.2 mm² 绝缘体外径: 1.12 mm PSE56□-□-28: 含管子耐油乙烯橡胶绝缘电缆 2芯 Φ5.1 3m 导体截面积: 0.2 mm² 绝缘体外径: 1.12 mm | |
| 接液部材质 | 壳体: C3604 + 镀镍、配管口、压力传感器受压部: SUS316L | |
| 规格 | CE、ROHS | |

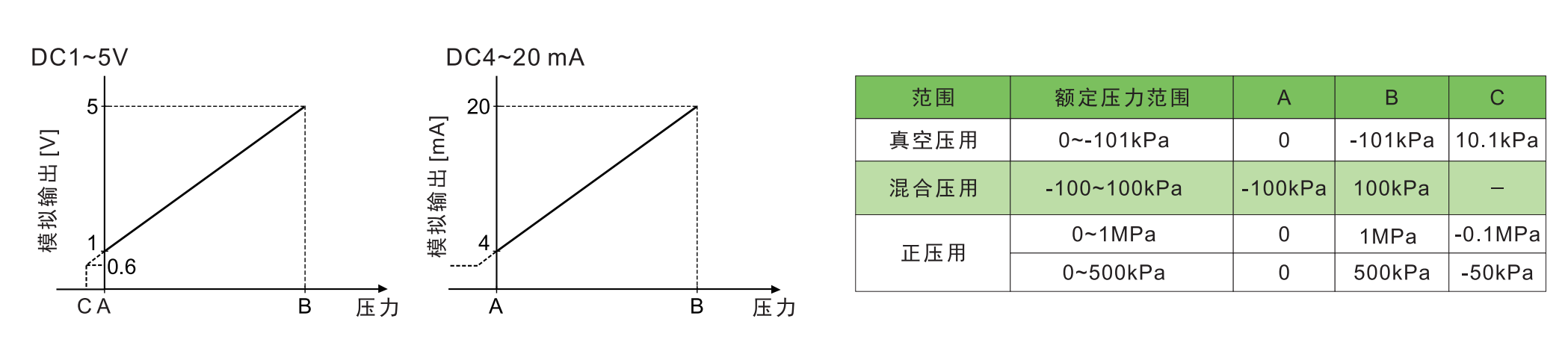

■ 模拟输出
■可选项/零部件型号
| 描述 | 零件编号 | 材料 | 笔记 |
| 压力传感器控制器连接器 | ZS-28-C | — | 1个。 |
| 带限流器 Rc1/4 的适配器 | ZS-31-X175 | 不锈钢304 | 1个。 |
| 带限流器 NPT1/4 的适配器 | ZS-31-X186 | 1个。 | |
| 带限流器 Rc1/8 的适配器 | ZS-31-X188 | 1个。 | |
| 带限流器 NPT1/8 的适配器 | ZS-31-X189 | 1个。 | |
| 节流孔M5 | ZS-48-A | 不锈钢303 | 1个。 |

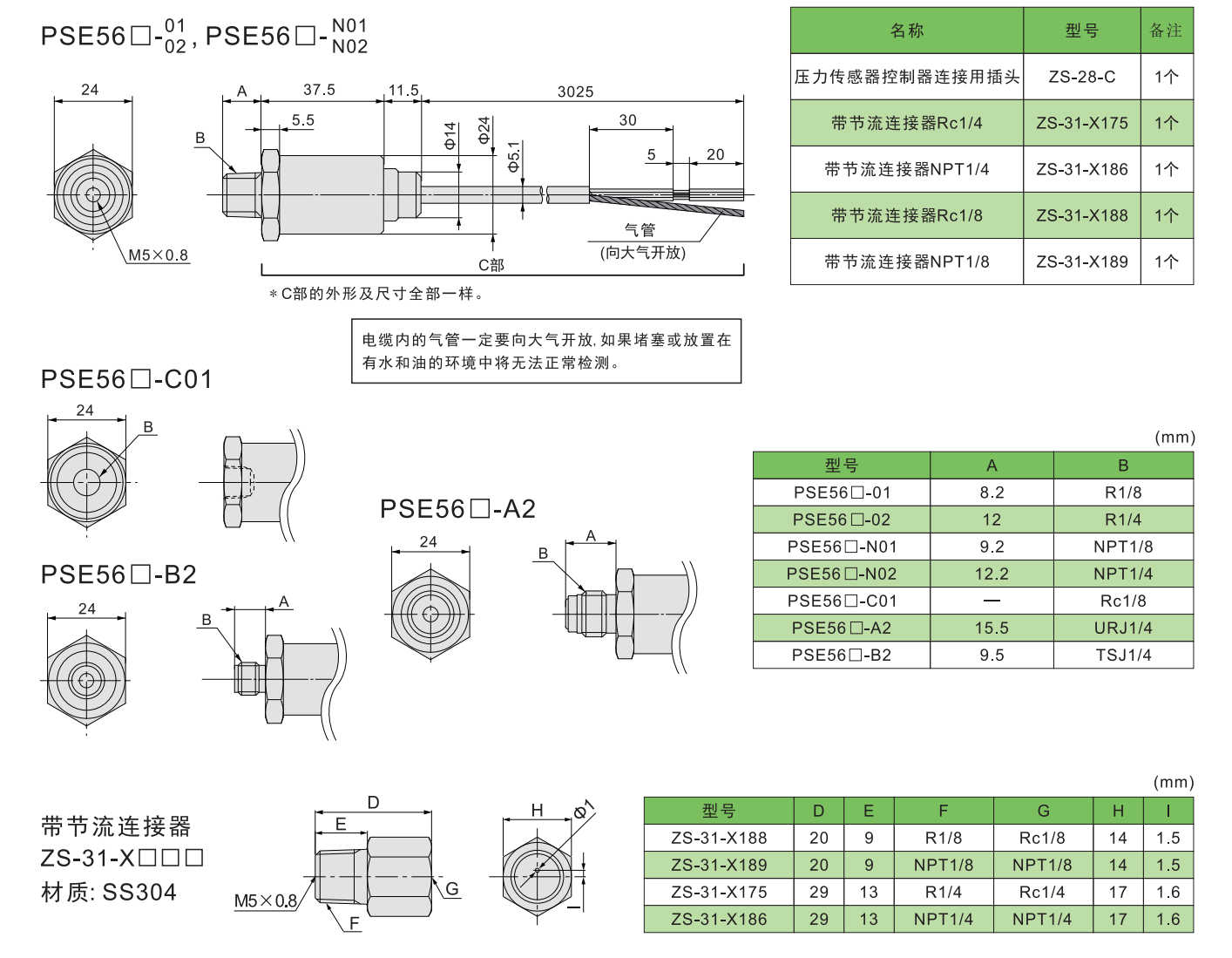

外部规格
■外部规格
