产品描述
1.可检测任何非腐蚀性、非可燃气体。
2.结构优化，节省空间，适用于狭小、受限的空间。
3.电缆与传感器头一体成型，不可更换。
4.符合CE和RoHS标准，防护等级为IP40。
产品规格
| 型号 | PSE540 | PSE541 | PSE543 |
| 额定压力范围 | 0~1MPa | 0~-101kPa | -100~100kPa |
| 耐压力 | 1.5MPa | 500kPa | |
| 工作介质 | 空气/非腐蚀性气体/不燃性气体 | ||
| 电源电压 | DC12~24V±10%、波动(p-p)10%以下(带逆接保护) | ||
| 消耗电流 | 15mA以下 | ||
| 输出规格 | 模拟输出: 1~5V (额定压力范围内), 0.6~1V (扩展模拟输出范围内) 输出阻抗: 约1kΩ | ||
| 精度 (环境温度25℃) | PSE54□: ±2%F.S.(额定压力范围内)、±5%F.S.(扩展模拟输出范围内) PSE54□A: ±1%F.S.(额定压力范围内)、±3%F.S.(扩展模拟输出范围内) | ||
| 线性度 | ±0.7%F.S.以下 | ±0.4%F.S. | |
| 重复精度 | ±0.2%F.S. | ||
| 电源电压的影响 | ±0.8%F.S. | ||
| 耐环境 | 保护结构 | IP40 | |
| 使用温度范围 | 动作时: 0~50℃、保存时: -20~70℃ (无结冰及结露) | ||
| 使用湿度范围 | 动作时/保存时: 35~85%RH (无结冰及结露) | ||
| 耐电压 | AC1000V 50/60Hz 1分钟 所有充电部和壳体间 | ||
| 绝缘电阻 | 50MΩ以上 (DC 500V) 所有充电部和壳体间 | ||
| 温度特性 | ±2%F.S.(25℃基准) | ||
| 传感器用电缆 | 耐油乙烯橡胶绝缘电缆(椭圆形), 3芯, 2.7×3.2, 3m, 导体截面积: 0.15mm², 绝缘体外径: 0.9mm | ||

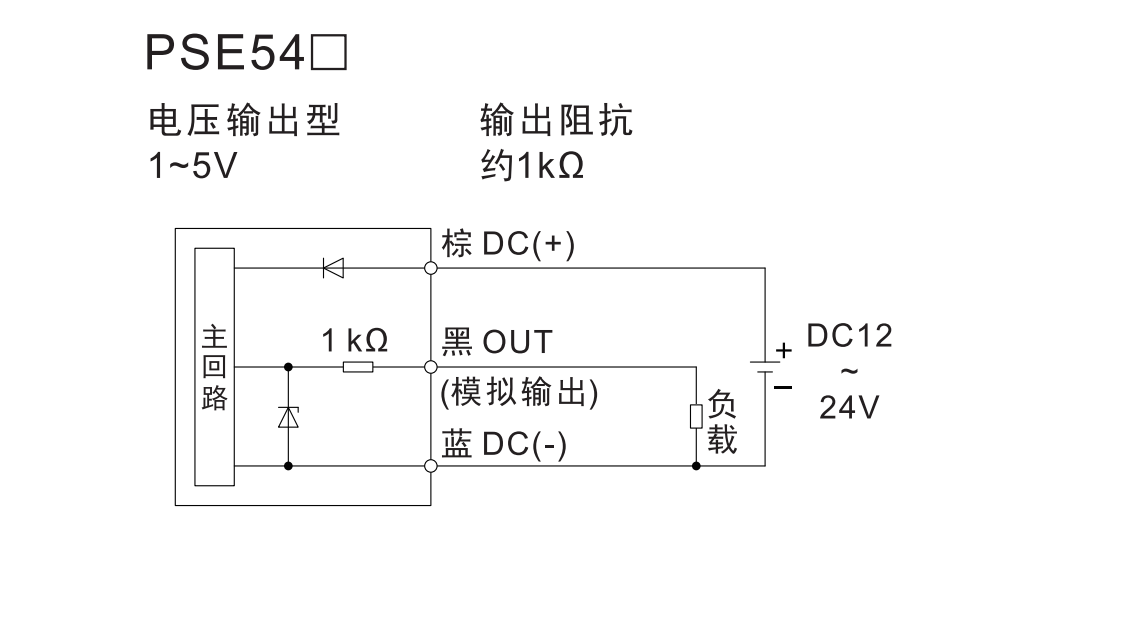

■内部回路和配线例

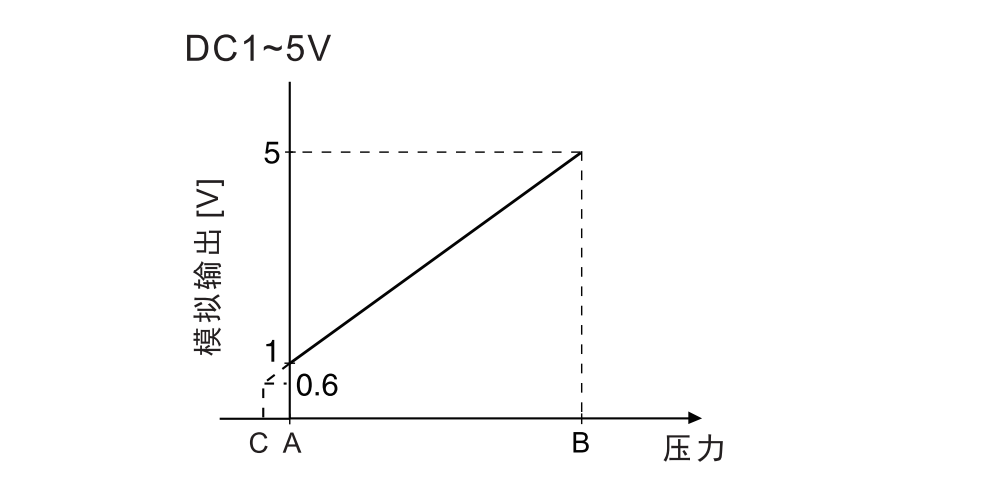

| 范围 | 额定压力范围 | A | B | C |
| 真空压用 | 0至-101.0kPa | 0kPa | -101.0kPa | 10.1kPa |
| 复合压用 | -100.0～100.0kPa | -100.0kPa | 101.0kPa | ― |
| 正压用 | 0～1.0MPa | 0kPa | 1.0MPa | -0.1MPa |

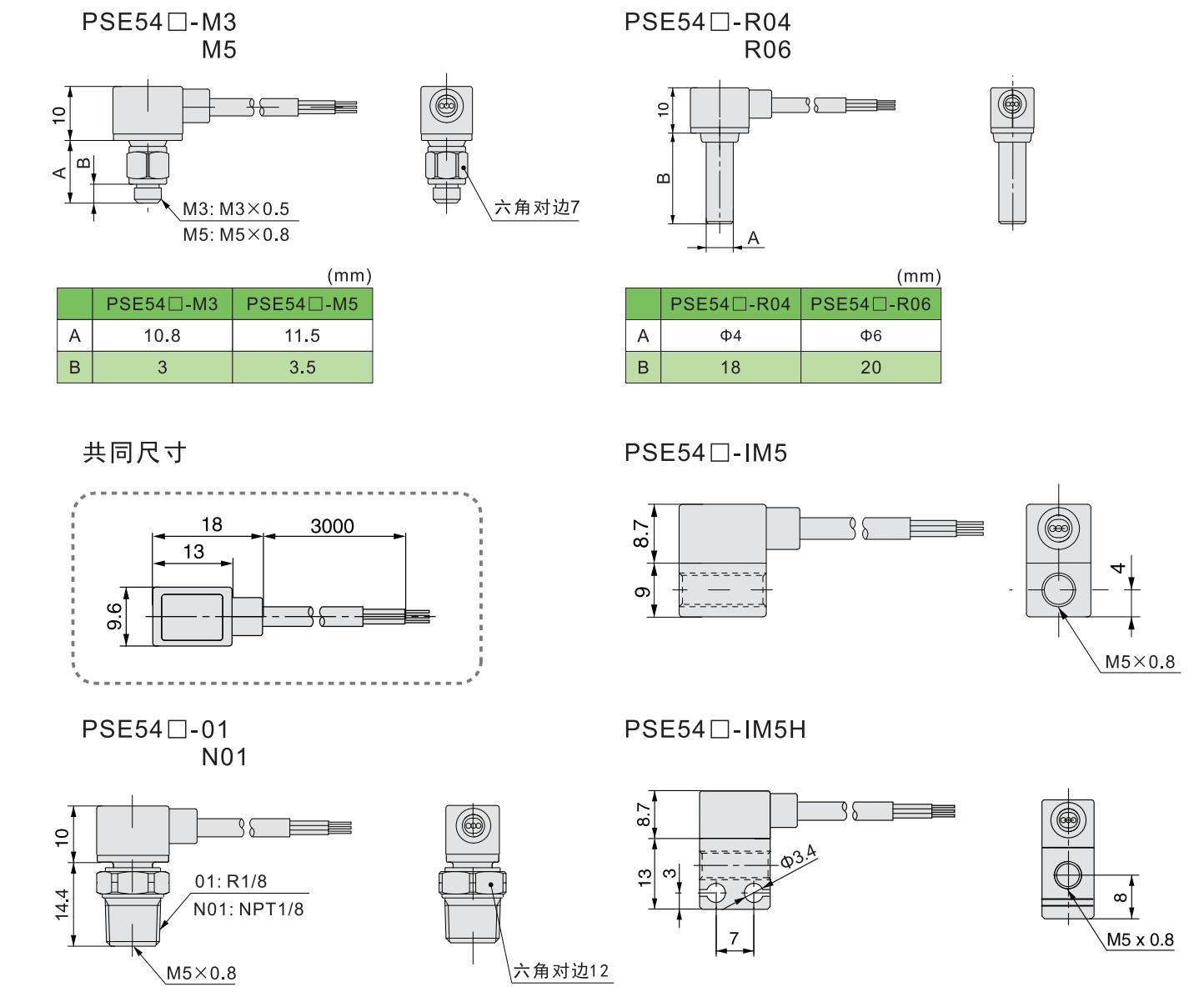

外部规格
