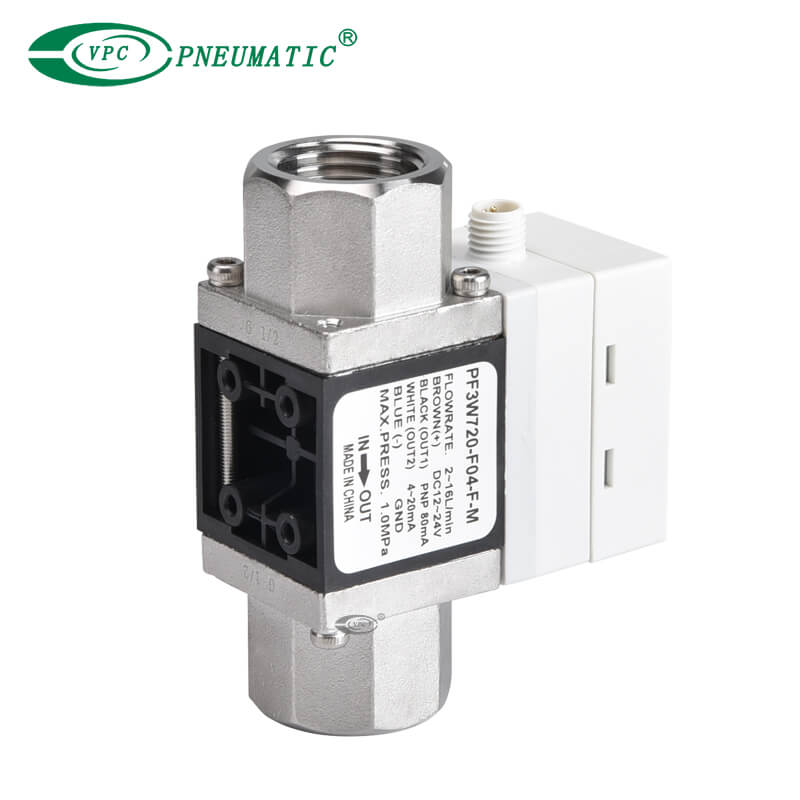

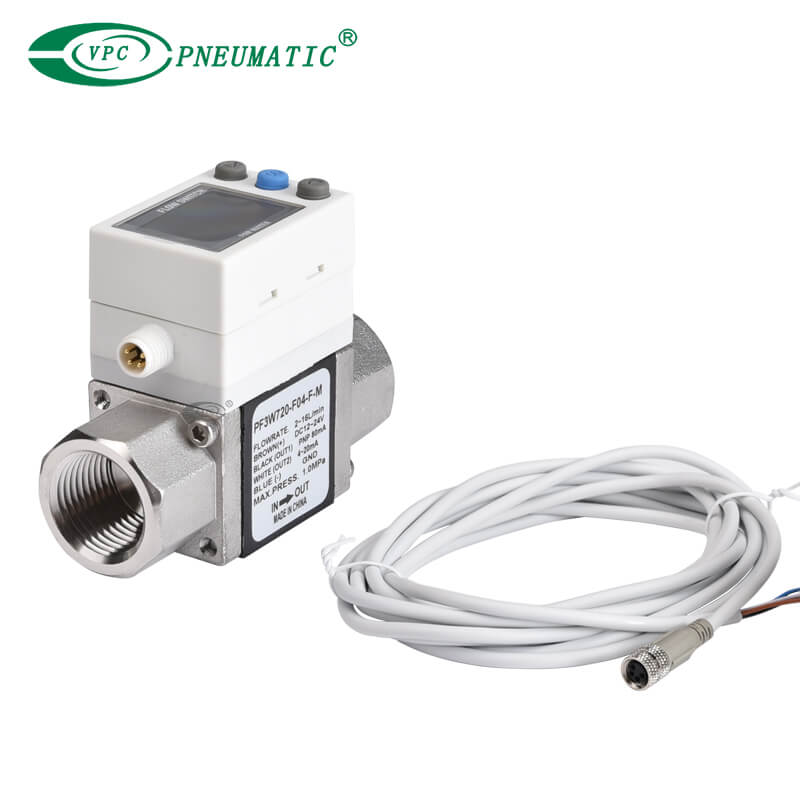

PF3W数字流量开关
VPC Pneumatic
| 工作媒体: | |
|---|---|
| 工作温度: | |
| 耐压: | |
| 准确性: | |
| 状态: | |
产品描述
1. 3色/2屏显示。
2、一体显示型、分体监控型、PVC管道型。
3. 减少所需的配管空间。
4. 可旋转显示:逆时针90°,顺时针225°。 显示屏可以 45° 为增量旋转,以适应安装条件。
5. 操作方便,可视性提高。 新型号 PF3W721-14- -M。(流量设定为20-350L/min)。


产品参数
■ 产品规格
| 类别 | 项目 | PF3W704 | PF3W720 | PF3W740 | PF3W711 | PF3W721 |
| 工作介质 | 水以及乙二醇水溶液(但粘度在3mPa·s [3 cP]以下) | |||||
| 检测方式 | 卡门涡街式 | |||||
| 额定流量范围 | 0.5~4 L/min | 2~16 L/min | 5~40 L/min | 10~100 L/min | 50~250 L/min | |
| 显示流量范围 *1) | 0.35~5.5 L/min | 1.7~22.0 L/min | 3.5~55.0 L/min | 7~140.0 L/min | 20~350.0 L/min | |
| 设定流量范围 | 0.35~5.5 L/min | 1.7~22.0 L/min | 3.5~55.0 L/min | 7~140.0 L/min | 20~350.0 L/min | |
| 设定最小单位 | 0.01 L/min | 0.1 L/min | 0.1 L/min | 1 L/min | 2 L/min | |
| 累计脉冲换算值 (脉冲宽度=50ms) | 0.05 L/脉冲 | 0.1 L/脉冲 | 0.5 L/脉冲 | 1 L/脉冲 | 2 L/脉冲 | |
| 使用流体温度 | 0~90°C(未冻结未结露) | 0~70°C (未冻结未结露) | ||||
| 显示单位 | 瞬时流量 L/min,累计流量 L | |||||
| 精度 | 显示值:±3% F.S. 模拟输出:±3% F.S. | |||||
| 重复精度 | ±2% F.S. *2) | |||||
| 温度特性 | ±5% F.S.(25°C 基准) | |||||
| 使用压力范围 | 0~1 MPa | |||||
| 耐压试验压力 | 1.5 MPa | |||||
| 压力损失(无流量调整阀时) | 最大流量时45 kPa以下 | 最大流量时 60 kPa以下 | ||||
| 累计流量范围 *3) | 99999999.9 L | 999999999 L | ||||
| 累计流量显示分辨率 | 每0.1 L | 每0.5 L | 每1 L | |||
| 开关输出 | 输出形式 | NPN或PNP集电极开路输出 | ||||
| 最大负载电流 | 80 mA | |||||
| 最大外加电压 | DC 28V | |||||
| 内部电压降 | NPN: 1V以下(负载电流80mA时) PNP: 1.5V以下(负载电流80mA时) | |||||
| 响应时间 *2,4) | 0.5s/1s/2s | |||||
| 输出保护 | 短路保护 | |||||
| 输出模式:流量 | 迟滞模式、上下限比较模式、累计输出模式、累计脉冲输出模式中选择 | |||||
| 输出模式:温度 | 迟滞模式、上下限比较模式中选择 | |||||
| 模拟输出 | 响应时间 *5) | 0.5s/1s/2s(与开关输出联动) | ||||
| 电压输出 | 输出电压: 1~5V 输出阻抗: 1kΩ | |||||
| 电流输出 | 输出电流: 4~20mA 最大负载阻抗: DC12V时300Ω、DC24V时600Ω | |||||
| 迟滞 | 可变 | |||||
| 外部输入 | 无电压输入: 0.4V以下(有触点或无触点)、输入30ms以上 | |||||
| 显示方式 | 2画面显示(主屏4位7段2色显示 红/绿、副屏6位11段白) | |||||
| 动作指示灯 | 输出1、输出2: 橙 | |||||
| 电源电压 | DC12~24V ±10% | |||||
| 消耗电流 | 50mA以下 | |||||
| 耐环境 | 防护等级 | IP65 | ||||
| 使用温度范围 | 0~50°C(未冻结、未结露) | |||||
| 使用湿度范围 | 动作时、保存时: 35~85% R.H.(未结露) | |||||
| 耐电压 *6) | AC 1000V 1分钟 充电部一起与壳体间 | |||||
| 绝缘电阻 | 50 MΩ以上(DC 500V)所有外部端子与壳体件 | |||||
| 认证标准 | CE/UKCA认证、UL(CSA) | |||||
| 接触液体部材质 | PPS, FKM, SCS13, SUS304 | |||||
| 无润滑脂规格 | 无润滑脂规格 | |||||
| 配管口径 *7) | 3/8 | 3/8, 1/2 | 1/2, 3/4 | 3/4, 1 | 1 1/4, 1 1/2 | |
*1) 当实际流量小于最小显示流量范围时,显示屏将显示“0.00”、“0.0”或“0”。
*2) 如果开关输出的响应时间选择0.5s,则重复性将为±3%FS
*3) 电源关闭时清零。可以选择保持功能。(可以选择 2 或 5 分钟的间隔。) 如果选择5分钟间隔,则存储元件(电子部件)的寿命限制为100万次。 (如果24小时通电,寿命按5分钟×100万=500万分钟=约9.5年计算。) 因此,如果使用保持功能,请根据您的操作条件计算存储器寿命,并在该寿命内使用。
*4) 相对于阶跃输入设定值90%时的响应时间(由步进器输出时的响应时间为7秒) 温度感应器。)
*5) 相对于步进输入,直到设定值达到 90% 的响应时间(模拟输出时响应时间为 7 秒) 通过温度传感器。)
*6) 使用温度传感器时,电压为AC 250V。
*7) 当管道直径或管道通道受到限制时,可能无法满足规格。
*8) 有微小划痕、痕迹或显示颜色或亮度变化的产品,但不影响产品性能 经验证为合格产品。

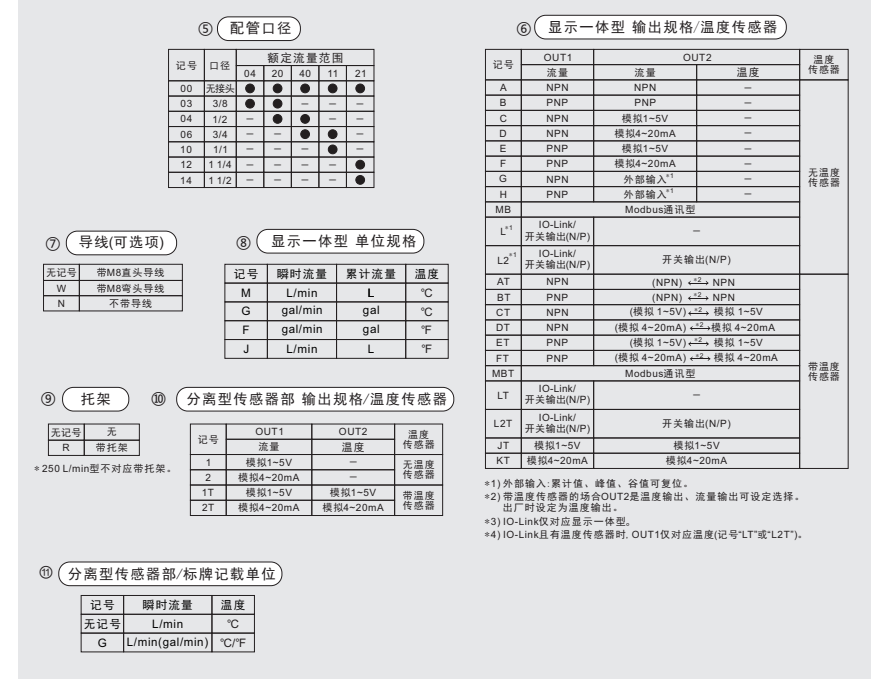

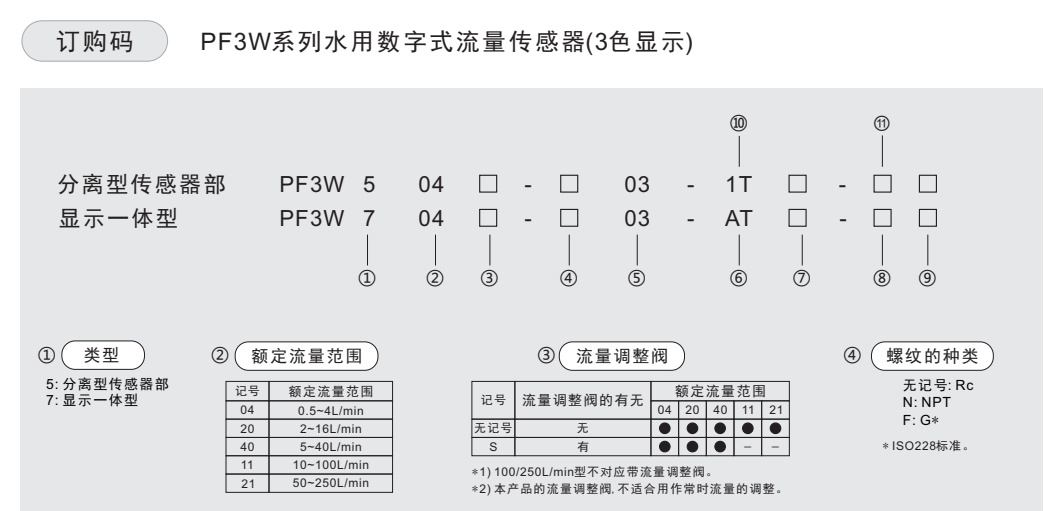

当仅需要可选部件时,请使用下面列出的部件号进行订购。
| 描述 | 零件编号 | 数量 | 笔记 | |
| 括号* | ZS-40-K | 1 | 适用于 PF3W704/720/504/502用 | 带4颗自攻螺丝(3×8) |
| ZS-40-L | 1 | 适用于 PF3W740/540用 | 带4颗自攻螺丝(3×8) | |
| ZS-40-M | 1 | 适用于PF3W711/511用 | 带4个自攻螺钉(4×10) | |

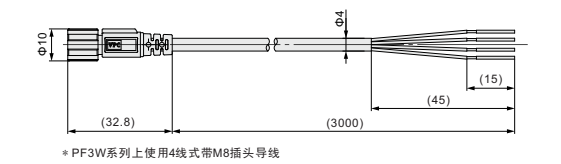

| 带 M8 连接器的引线 | ZS-40-A | 引线长度:3m | ||
* 对于带有流量调节阀的装置,需要 2 个支架。
(PF3W704/720/740)
| 象征 | A | B | C |
| 电压输出 | 1V | 1.5V | 5V |
| 电流输出 | 4毫安 | 6毫安 | 20毫安 |
(PF3W711)
| 象征 | A | B | C |
| 电压输出 | 1V | 1.4V | 5V |
| 电流输出 | 4毫安 | 5.6毫安 | 20毫安 |
(PF3W721)
| 象征 | A | B | C |
| 电压输出 | 1V | 1.8V | 5V |
| 电流输出 | 4毫安 | 7.2毫安 | 20毫安 |
| 模型 | 额定流量[升/分钟] | |
| 小型的。 | 最大限度。 | |
| PF3W704 | 0.5 | 4 |
| PF3W720 | 2 | 16 |
| PF3W740 | 5 | 40 |
| PF3W711 | 10 | 100 |
| PF3W721 | 30 | 250 |

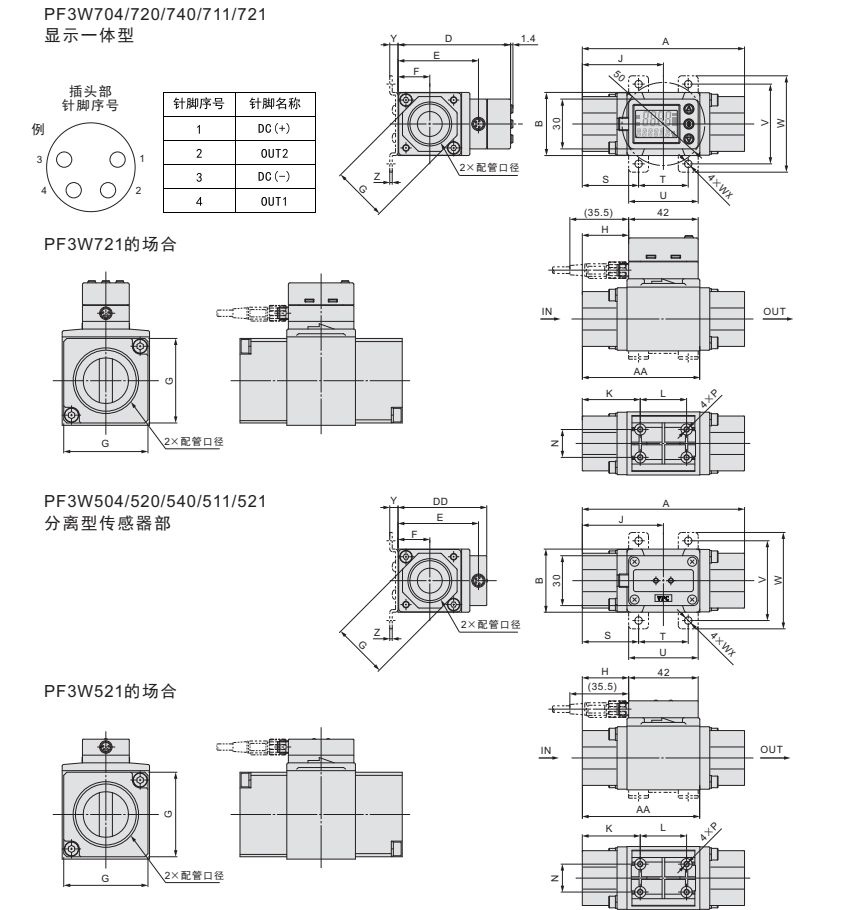

外部规格
■ 产品规格

| 符号 型号 | 配管 口径 | A | AA | B | D | E | F | G | H | J | K | L | N | P | 托架尺寸 | |||||||
| S | T | U | V | W | WX | Y | Z | |||||||||||||||
| PF3W704/504 | 3/8 | 70 | 50 | 30 | 60 | 40.6 | 15.2 | 24 | 14 | 35 | 26 | 18 | 13.6 | Φ2.7深14 | 24 | 22 | 32 | 40 | 50 | 4.5 | 5 | 1.5 |
| PF3W720/520 | 3/8, 1/2 | 78 | 54 | 30 | 60 | 40.6 | 15.2 | 27 | 18 | 39 | 30 | 18 | 13.6 | Φ2.7深12 | 28 | 22 | 32 | 40 | 50 | 4.5 | 5 | 1.5 |
| PF3W740/540 | 1/2, 3/4 | 98 | 71 | 38 | 68 | 48.6 | 19.2 | 32 | 28 | 49 | 35 | 28 | 16.8 | Φ2.7深12 | 34 | 30 | 42 | 48 | 58 | 4.5 | 5 | 1.5 |
| PF3W711/511 | 3/4, 1 | 124 | 92 | 46 | 77 | 57.6 | 23 | 41 | 42 | 63 | 48 | 28 | 18 | Φ3.5深14 | 44 | 36 | 48 | 58 | 70 | 5.5 | 7 | 2 |
| PF3W721/521 | 1 1/4, 1 1/2 | 104 | 74 | 31 | 52 | 39.5 | Φ3.5深14 | — | ||||||||||||||
| G1 1/4 | 108 | 76 | 56 | 91 | 71.6 | 28.5 | 54 | 33 | 54 | 41.5 | 25 | 27.5 | Φ3.5深14 | — | ||||||||
| G1 1/2 | 112 | 78 | 35 | 56 | 43.5 | Φ3.5深14 | — | |||||||||||||||
■ 配线方法
关于连接器的连接
连接器的安装及拆卸作业,应该在切断电源后进行。
请使用单独的配线路径。若与动力线和高压线使用同一线路,可能因干扰信号导致误作动。
使用市场贩卖的开关电源时,请务必将FG端子接地。连接使用市场贩卖的开关电源,会因开关干扰信号重叠而不能满足
产品规格要求。这种情况下,请在与开关电源之间插入主管路干扰滤波器铁氧体等的干扰滤波器,或者从开关电源变更
为线性电源使用。

| 针脚序号 | 针脚名称 | 线色 |
| 1 | DC(+) | 棕 |
| 2 | OUT2 | 白 |
| 3 | DC(-) | 蓝 |
| 4 | OUT1 | 黑 |
