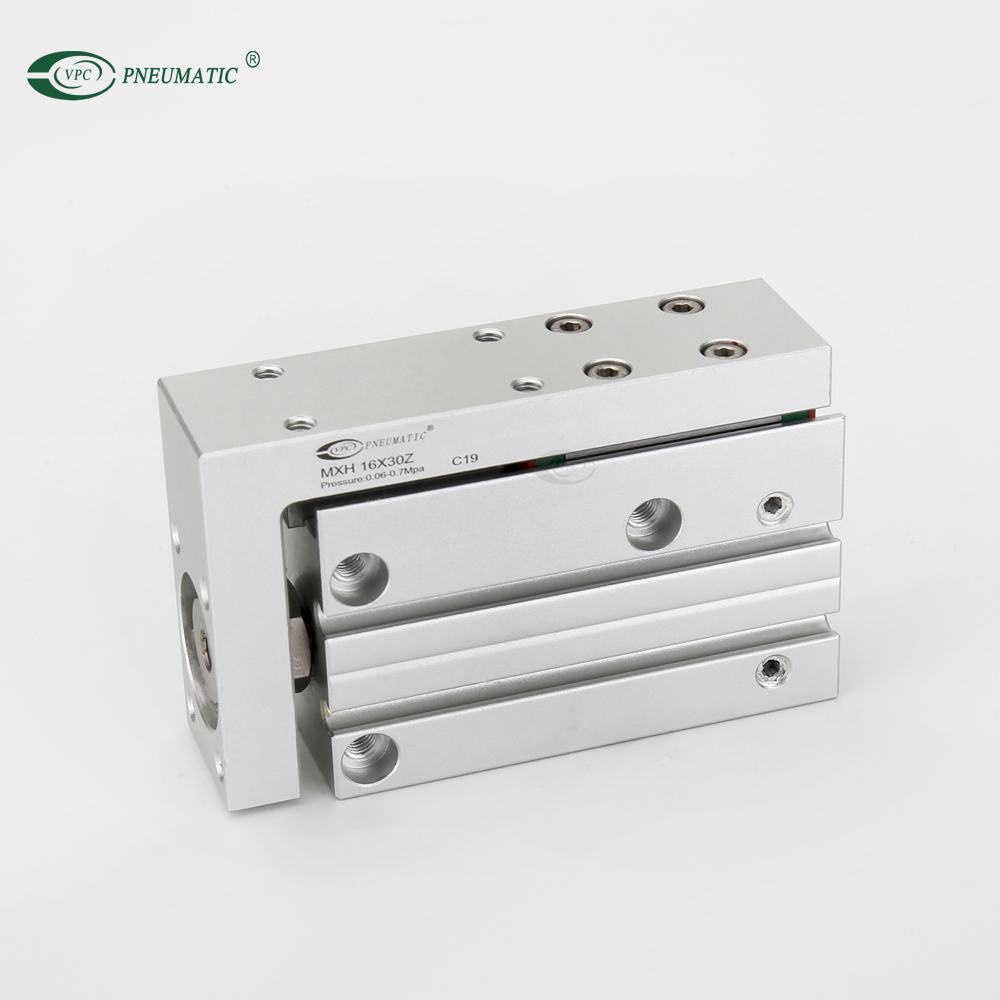

MXH滑台气缸
MXH滑台气缸 MXH滑台气缸
MXH滑台气缸 MXH滑台气缸
MXH滑台气缸 MXH滑台气缸

loading

MXH滑台气缸

分享到：
MXH紧凑型滑动缸 特征： 1.微型线性滚子轴承集成明智圆筒。 2.具有优异的直线性和非旋转精度，更适合精密组装。 3.可以从四个方向安装。 4.从三个方向可以进行管道。

  • MXH气缸

  • VPC

工作介质：
洁净空气
工作型式：
复动型
工作压力范围：
0.05-0.7Mpa
工作温度：
-10-70°C
缓冲类型：
橡胶缓冲
状态：
询价 加入询价篮

产品描述

■  产品特点


1. 允许力矩提高了两倍；

2. 采用高刚性直线导轨；

3. 高刚性直线导轨和活塞部的改良使质量减小，质量减小了19%；

4. 可从三个方向配管；



■   产品规格



内径（mm）6101620
工作介质洁净空气
类型复动型
口径大小M5×0.8
MIN工作压力0.15MPa0.06MPa0.05MPa
MAX工作压力0.7MPa
保持耐压力1.05MPA
环境和液体温度

没有自动切换：-10到70℃（没有冻结）

随机开关：-10至60℃（无冻结）

活塞速度50-500 mm / s
允许动能（J）0.01250.0250.050.1
润滑非润滑油
缓冲橡胶缓冲
冲程长度公差

+1.0

0

标准行程


孔径（mm）标准行程（mm）
6,10,16,205,10,15,20,25,30,40,50,60




理论表（n）



内径尺寸

（毫米）

活塞尺寸

（毫米）

运动

方向

活塞区

（mm²）

工作压力（MPA）
0.30.50.7
63出气2881419
进气2161014
104出气78233955
进气66193346
166出气20160101141
进气1725186121
208出气31494157220
进气26479132185


重量

（G）

模号行程（mm）
51015202530405060
MXH6616675808893107120134
MXH10104112125133146153174195216
MXH16194204222232250260288316343
MXH20352369400417448466514562610
