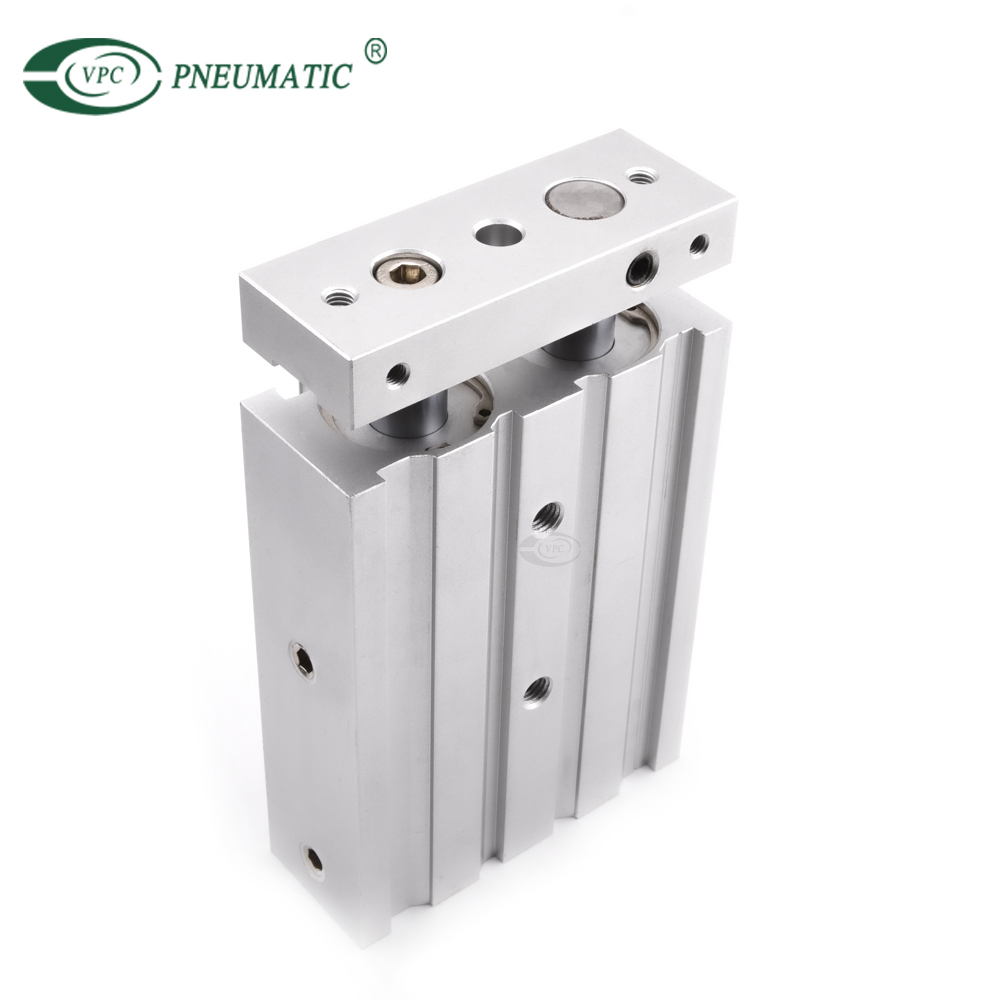

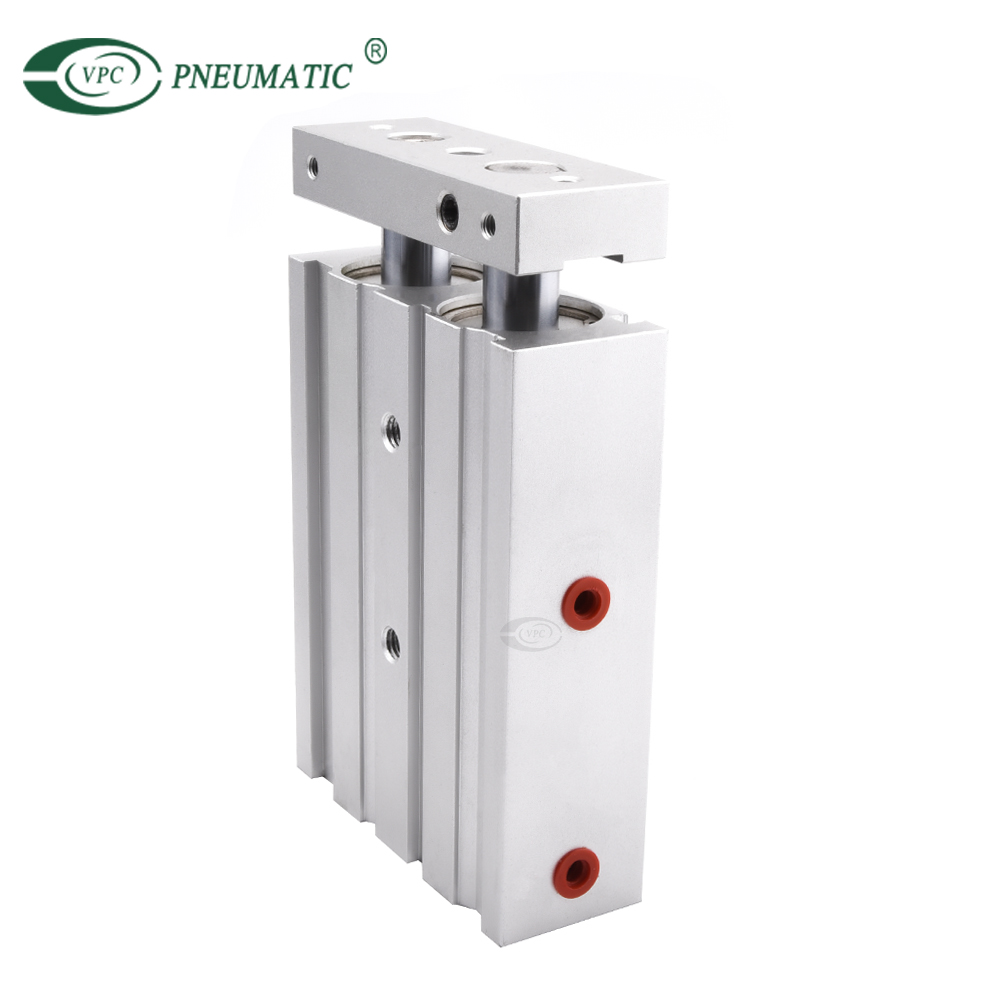

产品描述
■ 产品特点
1. 不回转精度高，活塞杆端挠度小，适用于精准导向；
2. 采用加长型滑动支承导向，无需另外加油润滑，导向性能好；
3. 固定板三面均有安装孔，适用于多面加载；
4. 具有一定抗弯曲及抗扭转性能，能承受一定的侧向负载；
5. 本体除轴向外，其他个面均有安装孔位，为客户提供多种固定安装形式；
6. 气缸两侧有双组进，排气孔供实际需要使用；
7. 本体气缸前端防撞垫可调节气缸行程，并缓解冲击；
■ 产品选型
产品规格
■ 规格
| 缸径（mm） | 6 | 10 | 15 | 20 | 25 | 32 |
工作介质 | 经25um滤网过滤的空气 | |||||
| 动作型式 | 复动型 | |||||
| 使用压力范围 | 0.1-1.0Mpa | |||||
| 保证耐压力 | 1.5Mpa | |||||
| 工作温度 | -10-70°C | |||||
| 使用速度范围 | 30-800mm/s | |||||
| 调整行程 | 缩回行程0- -5mm | |||||
| 缓冲型式 | 橡胶缓冲 | |||||
| 不回转精度 | ±0.2° | ±0.15° | ±0.1° | |||
| 接管口径 | M5X0.8 | 1/8 | ||||
产品尺寸
■ 尺寸
