产品描述
应用场景 | 吸盘型 | 海绵型 |
刚性工件如金属薄板等 | ● | ● |
柔性工件如纸箱 | ● | ● |
狭长工件和板材 | — | ● |
表面粗糙或有造型 | — | ● |
整层搬运小型工件 | — | ● |
产品规格
| 类型 | 型号 | 吸孔数量 | 空气消耗量 (L/min) | 吸力(N) | 自重(Kg) | 其他说明 |
| 吸盘型 | 316 3R54 W40S-VSK | 15 | 234 | 190 | 3.7 | 工作温度: -20℃~80℃ 供气类别: 干燥清洁的压缩空气 最大0.7MPa 最大真空度60% 声级:70dB(A)以下 |
| 442 3R54 W40S-VSK | 23 | 234 | 300 | 4.7 | ||
| 530 3R54 W40S-VSK | 27 | 300 | 350 | 5.4 | ||
| 640 3R54 W40S-VSK | 33 | 300 | 430 | 6.3 | ||
| 838 3R54 W40S-VSK | 44 | 510 | 550 | 7.7 | ||
| 海绵型 | 316 3R18 H20-VSK | 41 | 234 | 375 | 2.7 | |
| 442 3R18 H20-VSK | 62 | 234 | 550 | 3.3 | ||
| 530 3R18 H20-VSK | 77 | 300 | 680 | 3.7 | ||
| 640 3R18 H20-VSK | 95 | 300 | 820 | 4.2 | ||
| 838 3R18 H20-VSK | 128 | 510 | 1090 | 5 |

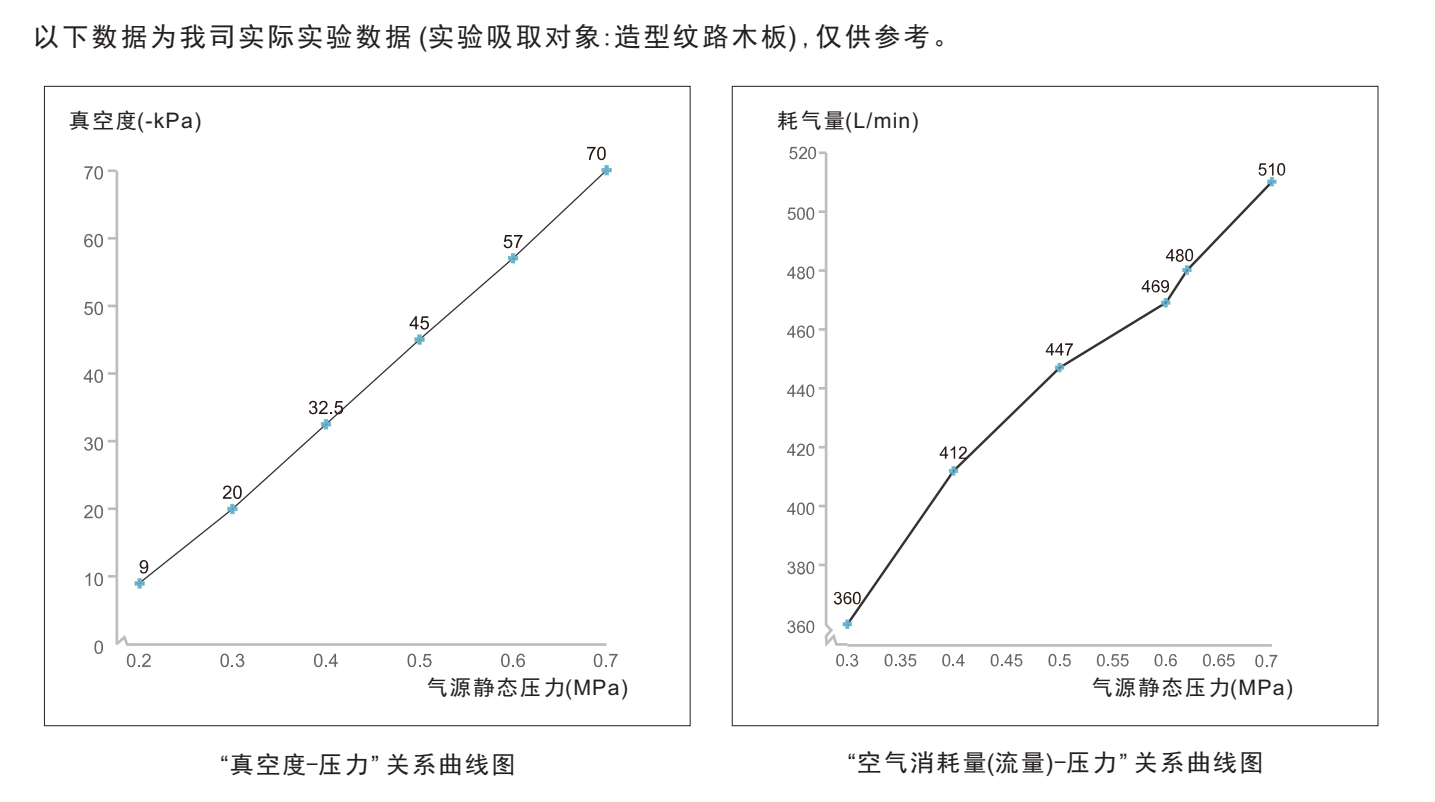

* 以上 “空气消耗量” 数据为我司在压缩空气供气压力为0.7MPa条件下实验所得数据后,再经过压力差理论计算公式计算所获得。
* 以上 “吸力” 数据为实际搬运造型纹路的木板时所测得的实验值 (实验条件:吸真空度-30kPa,供气压力为0.5MPa,不考虑安全系数)

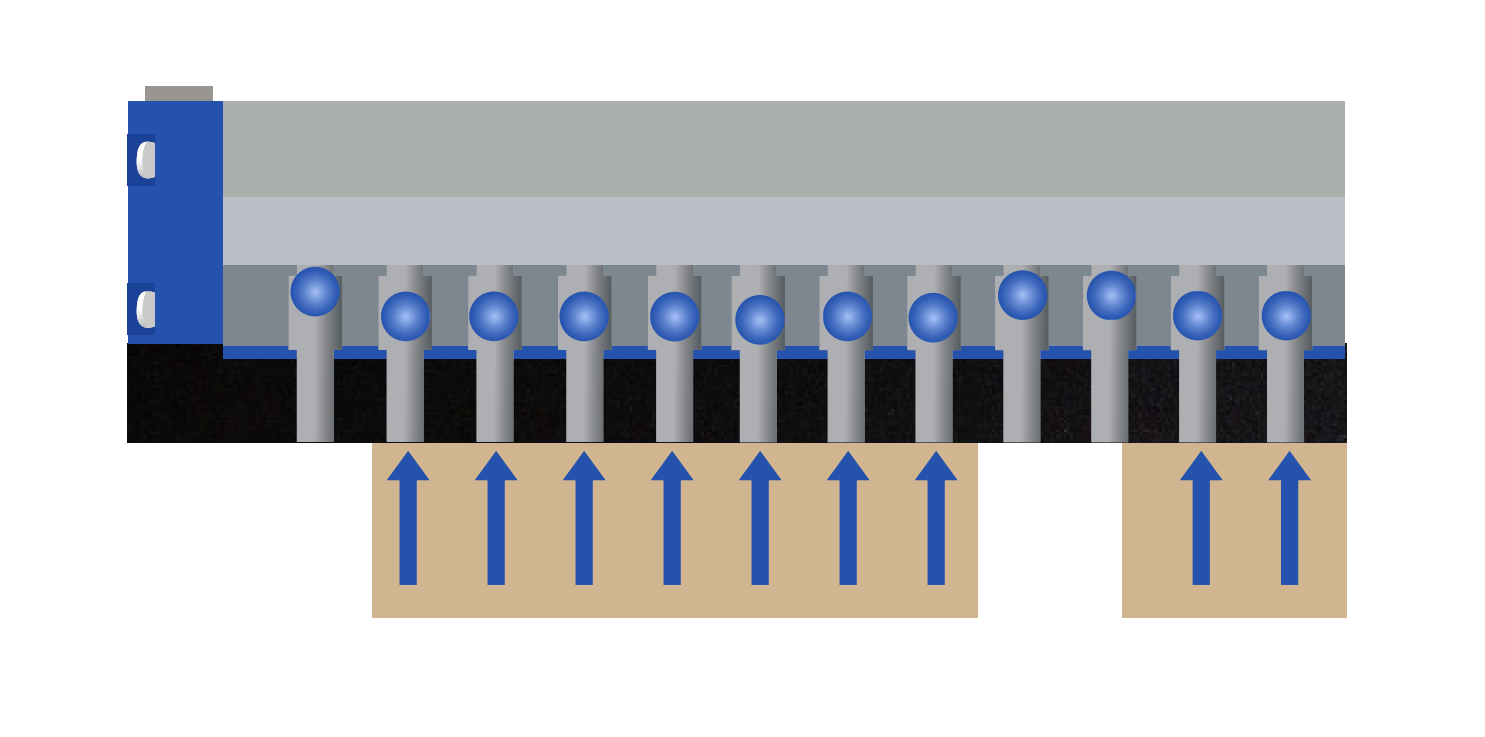

铝型材面板上集成了机械式止回阀,当海绵吸孔没有覆盖到工件时,止回阀自动关闭,以保证系统真空度
具备防漏气功能,提高搬运效率和吸力

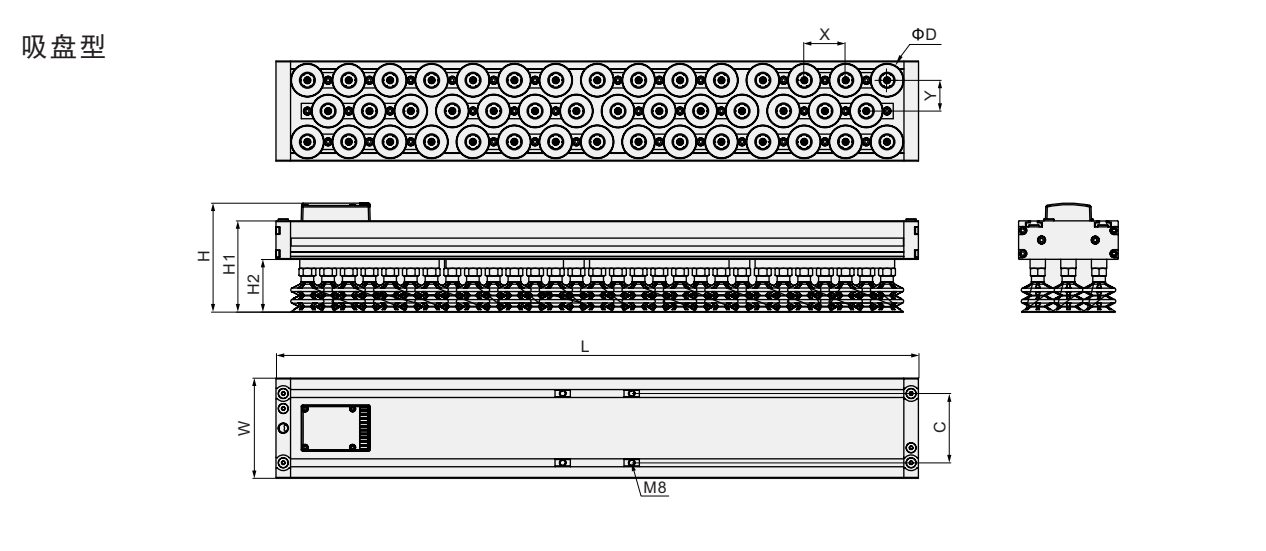

外部规格
| 型号 | L | W | H | H1 | H2 | X | Y | ΦD | C |
| 316 3R54 W40S-VSK | 316 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 442 3R54 W40S-VSK | 442 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 530 3R54 W40S-VSK | 530 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 640 3R54 W40S-VSK | 640 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 838 3R54 W40S-VSK | 838 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 型号 | L | W | H | H1 | H2 | X | Y | A | B | C |
| 316 3R18 H20-VSK | 316 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 442 3R18 H20-VSK | 442 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 530 3R18 H20-VSK | 530 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 640 3R18 H20-VSK | 640 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 838 3R18 H20-VSK | 838 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
