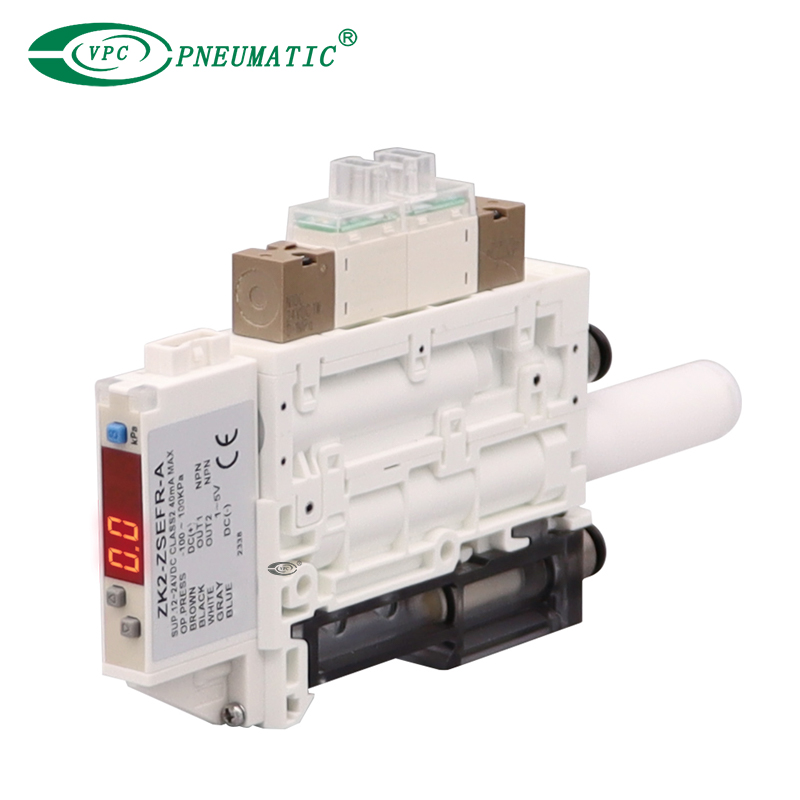

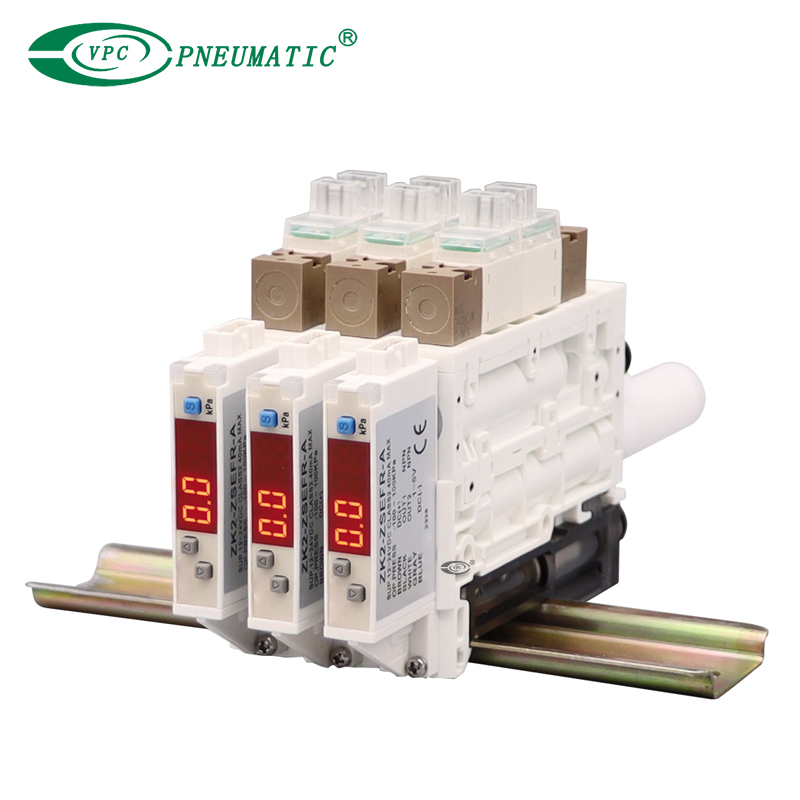

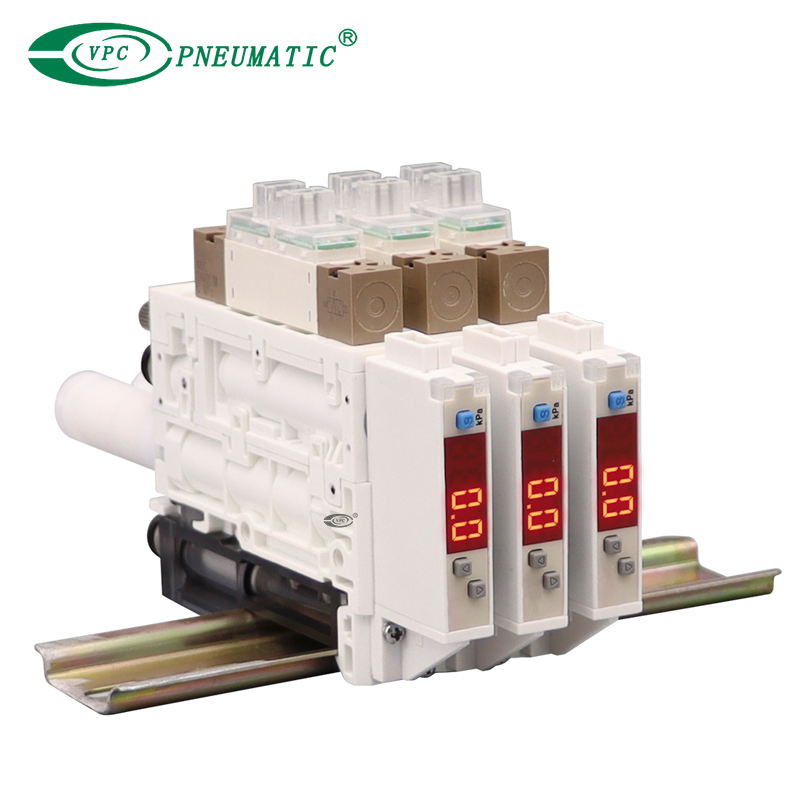

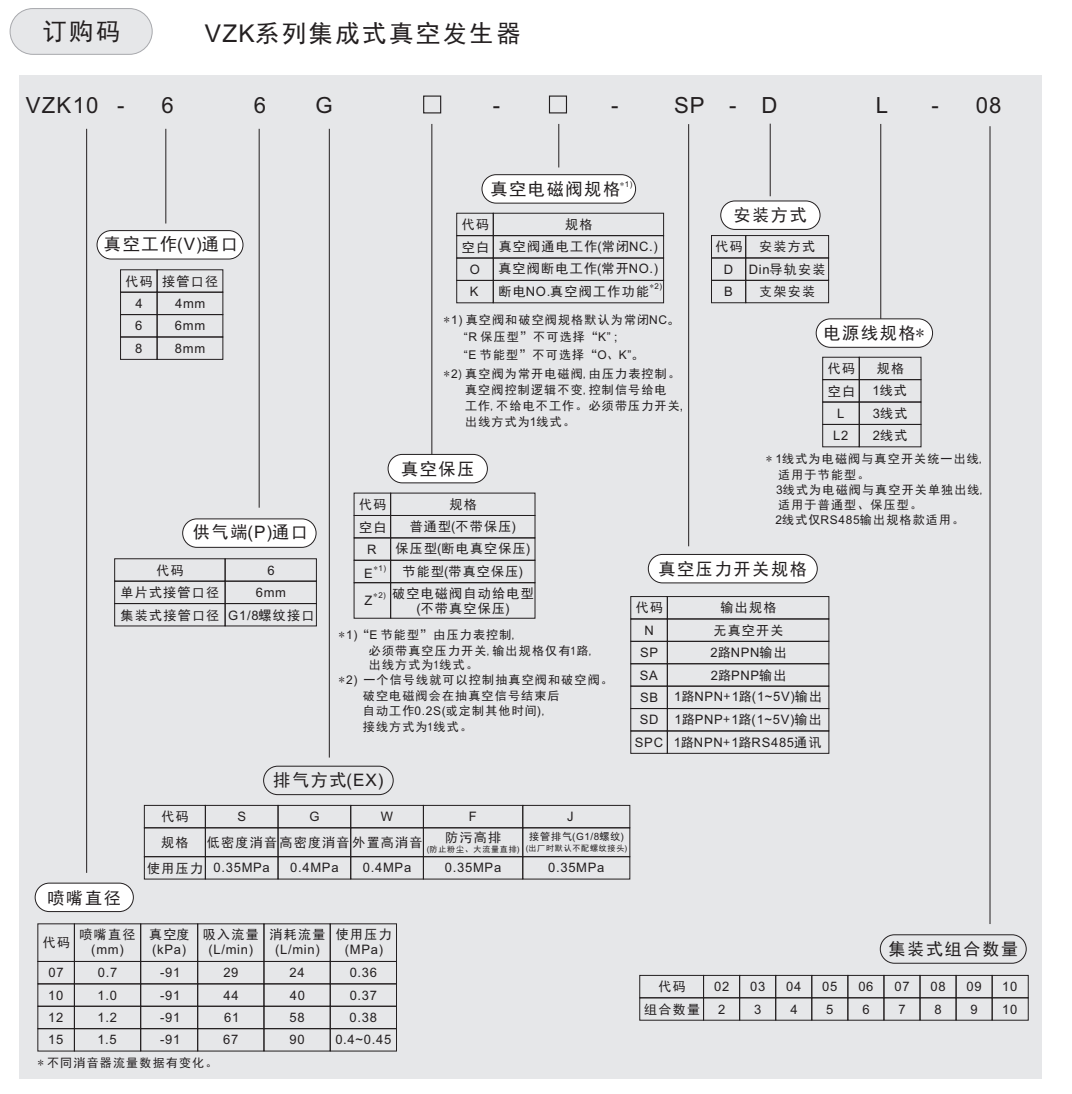

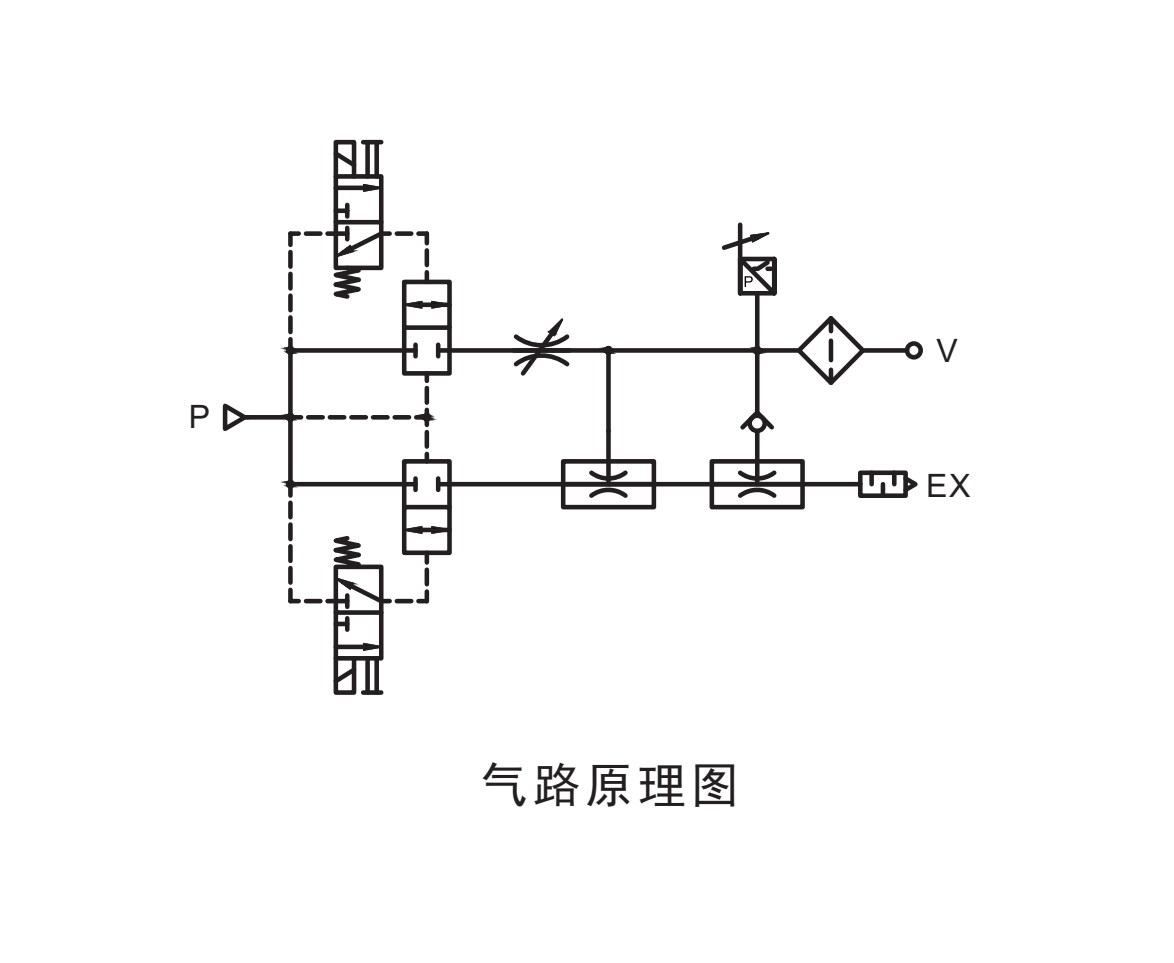

VZK系列集成式真空发生器

■ 真空发生器规格

使用流体		空气、真空
使用压力范围		0.3~0.7MPa
使用真空压力		-100~0kPa
使用温度范围		5~50℃
使用湿度范围		35~85%RH
耐振动性/耐冲击性		50m/s²以下、150m/s²以下
保护结构		IP40
给油		不要
耐压力	供气回路	0.8MPa
	真空回路	0.2MPa

* 耐压性单纯表示“产品不损坏的压力”,是产品能正常使用的压力。

■ 真空泵单元规格

使用流体		空气、真空
使用压力范围		0.3~0.7MPa
使用真空压力		-100~0kPa
真空阀通经		4.2mm
使用温湿度范围		5~50℃/35~85%RH
耐振动性/耐冲击性		50m/s²以下、150m/s²以下
保护结构		IP40
给油		不要
耐压力	供气回路	0.8MPa
	真空回路	0.2MPa

* 耐压性单纯表示“产品不损坏的压力”,是产品能正常使用的压力。

■ 真空供给用电磁阀规格

动作方式		直接动作
初始状态		常闭
响应时间	OFF→ON	8.5ms
	ON→OFF	8.5ms

* 响应时间是供给0.5MPa额定电压(100%)时的值。

■ 真空破坏用电磁阀规格

动作方式		直接动作
初始状态		常闭
响应时间	OFF→ON	8.5ms
	ON→OFF	8.5ms

* 响应时间是供给0.5MPa额定电压(100%)时的值。

■ 电磁阀规格

电磁阀	真空供给阀、真空破坏阀
操作方式	直接操作
阀门结构	直动式
额定电压	DC24V±10%
限制电路	电涌吸收器
响应时间	4ms
功耗	1W
手动操作	按钮结构
操作指示	当线圈通电时, 红色指示灯亮起
接线方式	红色: DC24V, 黑色: COM

■ 真空压力开关规格

压力类型		复合压力
输出类型		NPN、PNP
额定压力范围		-100~100kPa
显示及设定压力范围		-101.2~110kPa
保证耐压力		不超过额定压力的2倍
电源电压		DC12~24V±10%
消耗电流		50mA以下
动作精度		±3%F.S.以下（环境温度25℃时）
开关输出	控制输出	负载电压: DC30V以下
		负载电流: 100mA以下
	滞后值	残留电压: 1V以下
	重复误差	最小显示单位
	响应精度	±0.2%F.S.
	短路保护	2.5ms、5ms、100ms、500ms可选
模拟输出		内置
		输出电压DC1~5V±2%
		分辨率: 1/200
		线性度 ±2%F.S.以下
		输出阻抗: 1kΩ
显示方式		10:37段码LED显示

* 伴随压力的反复施加的“零点电压”、“跨度电压”及“开关输出设定值”的变化量，以±3%F.S.为容许范围。

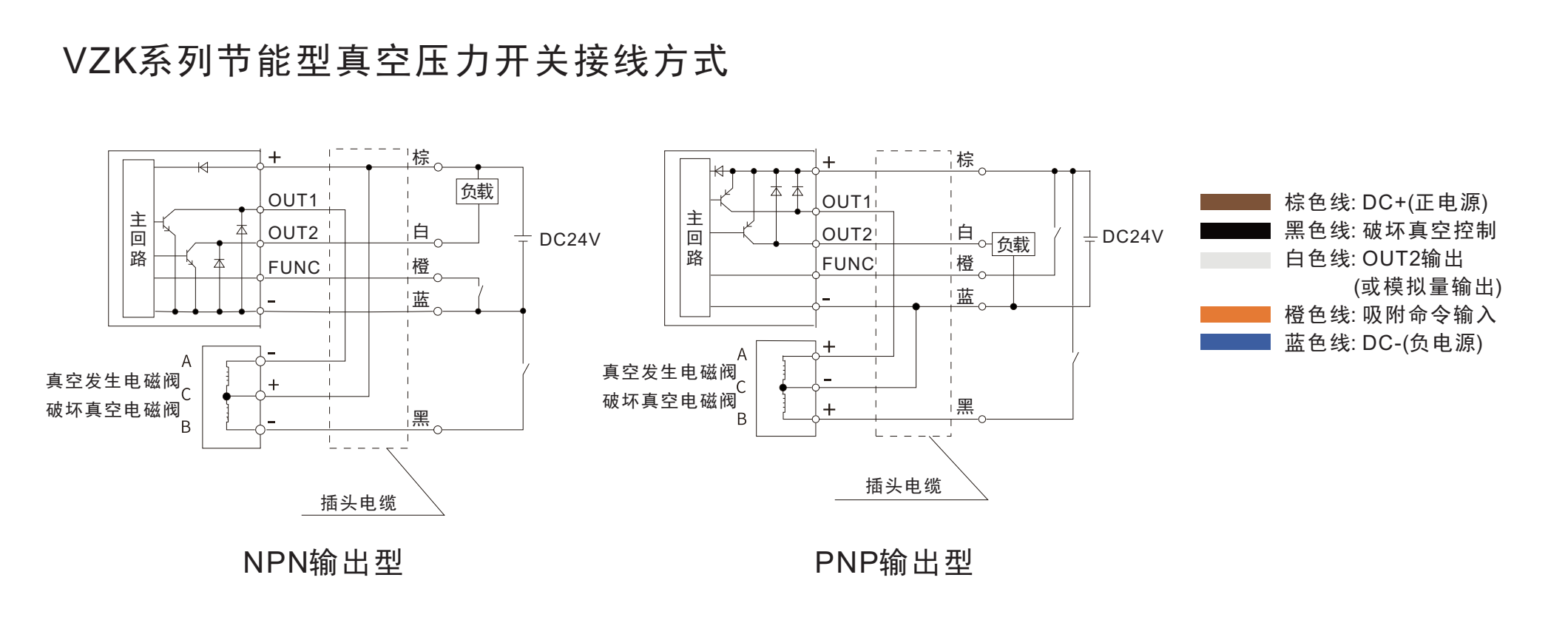

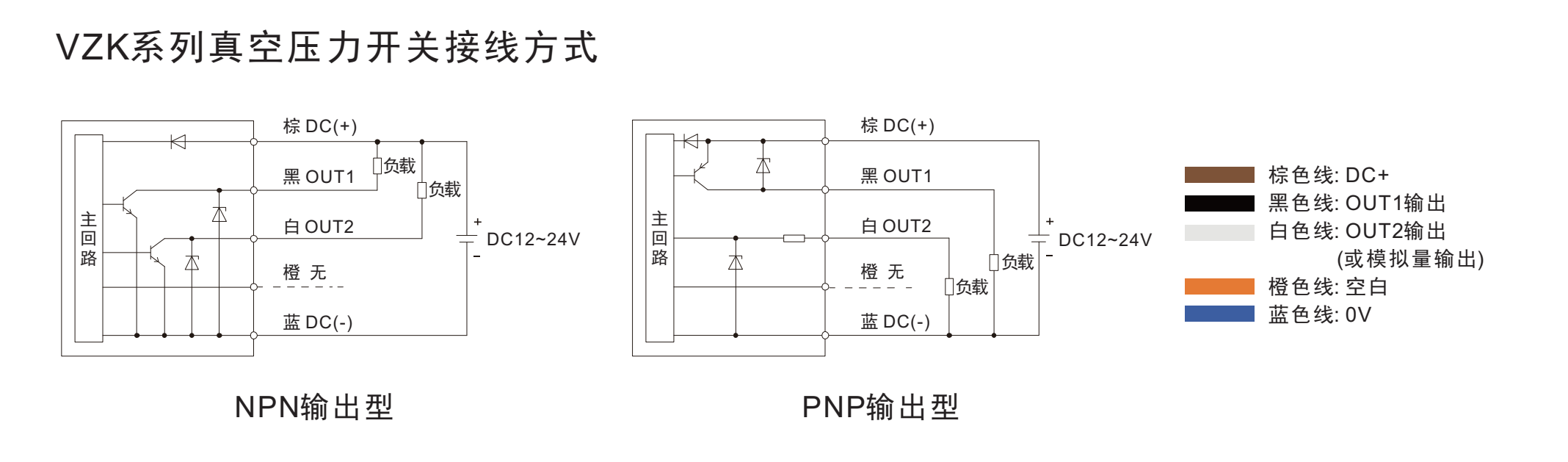

■ 输出连接图

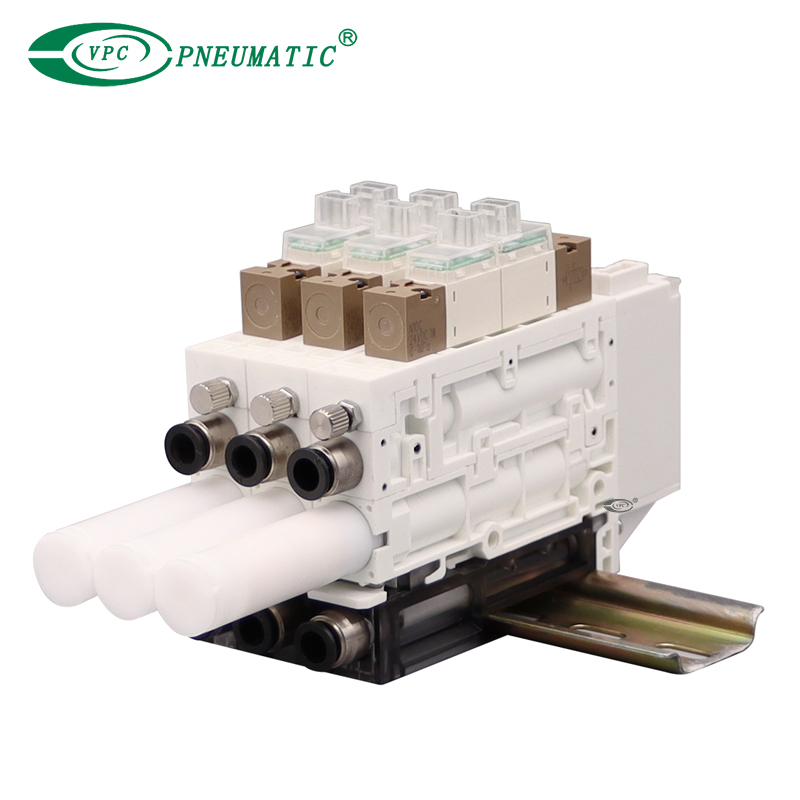

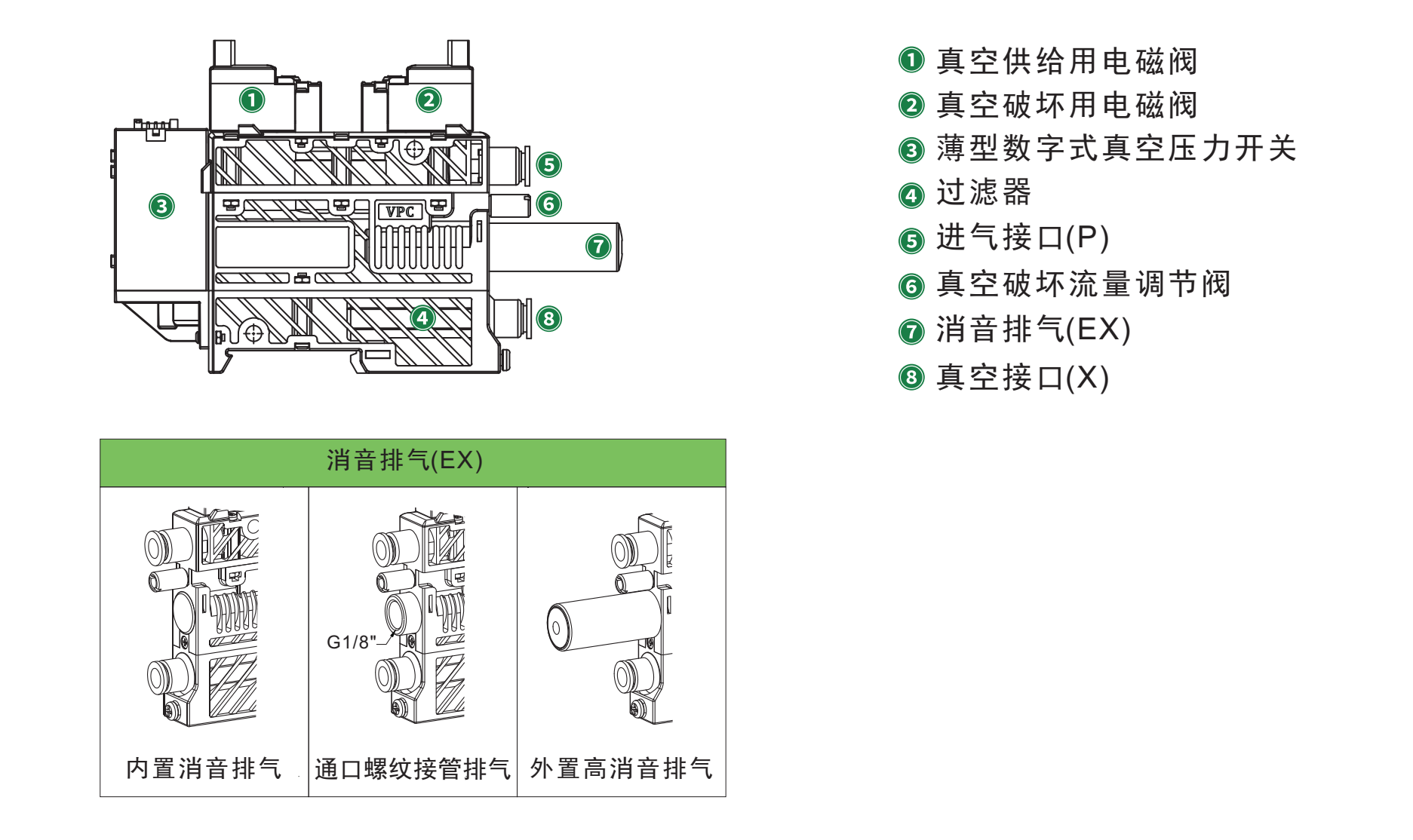

■ 产品图示

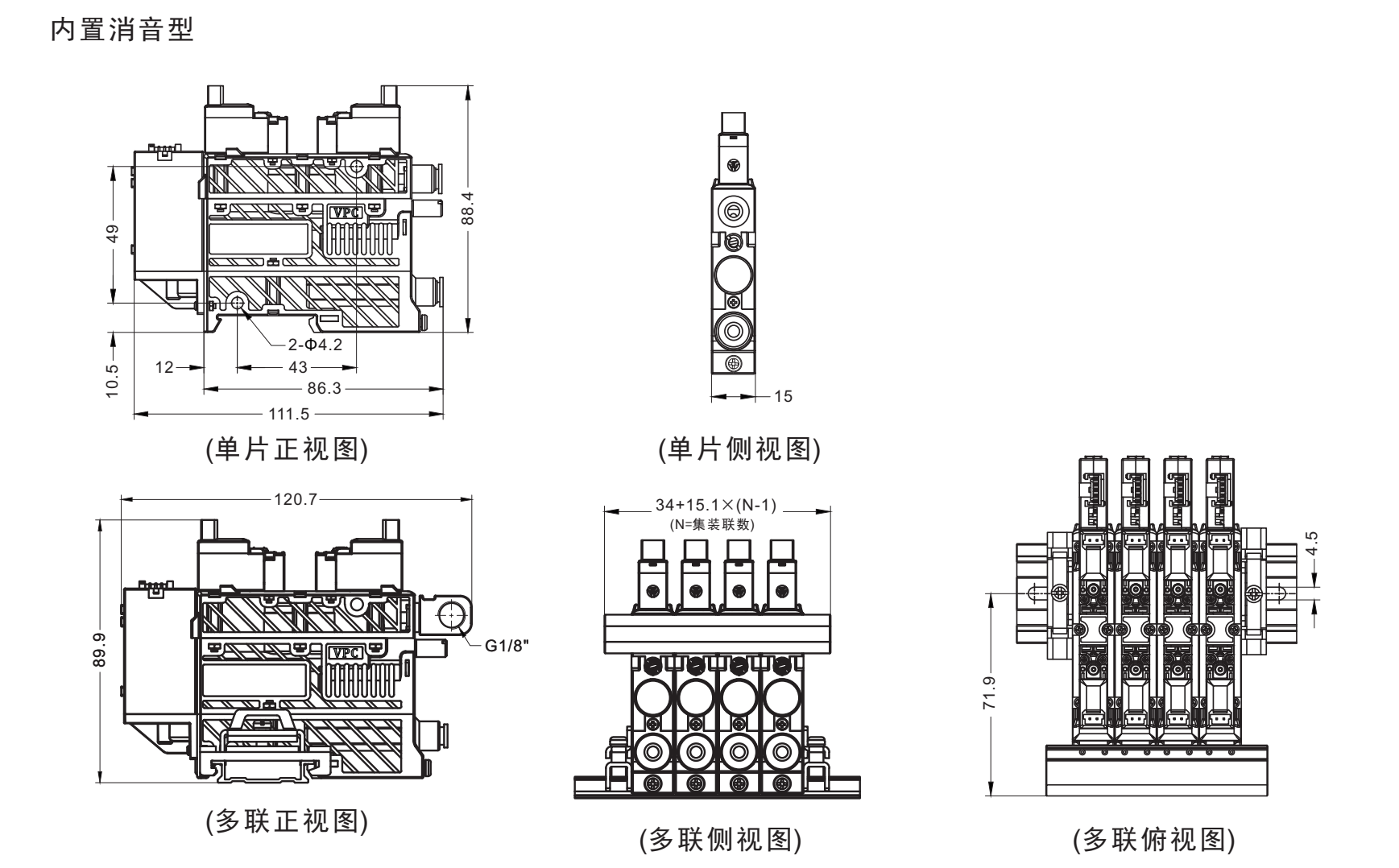

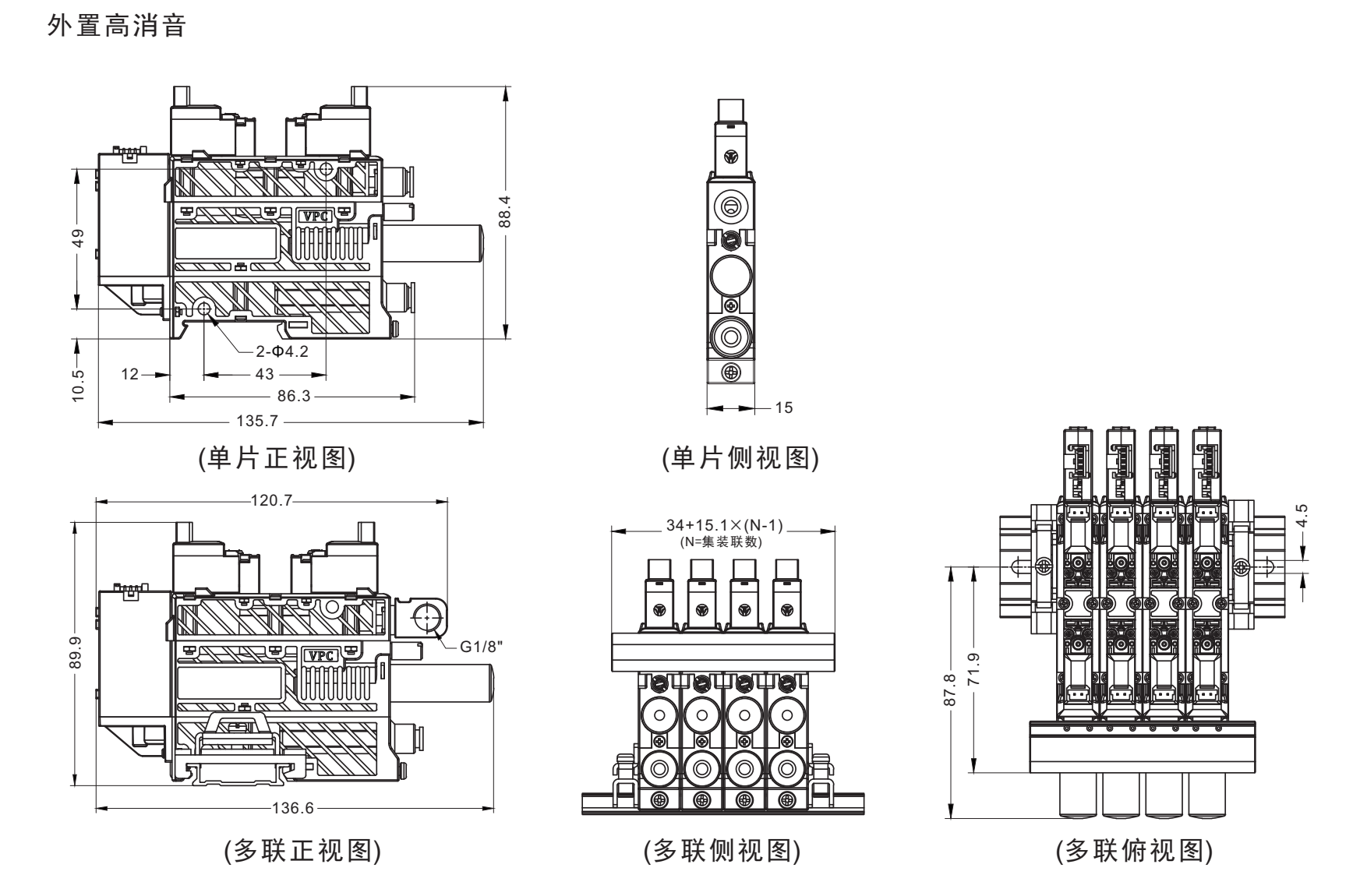

■ 外部规格
