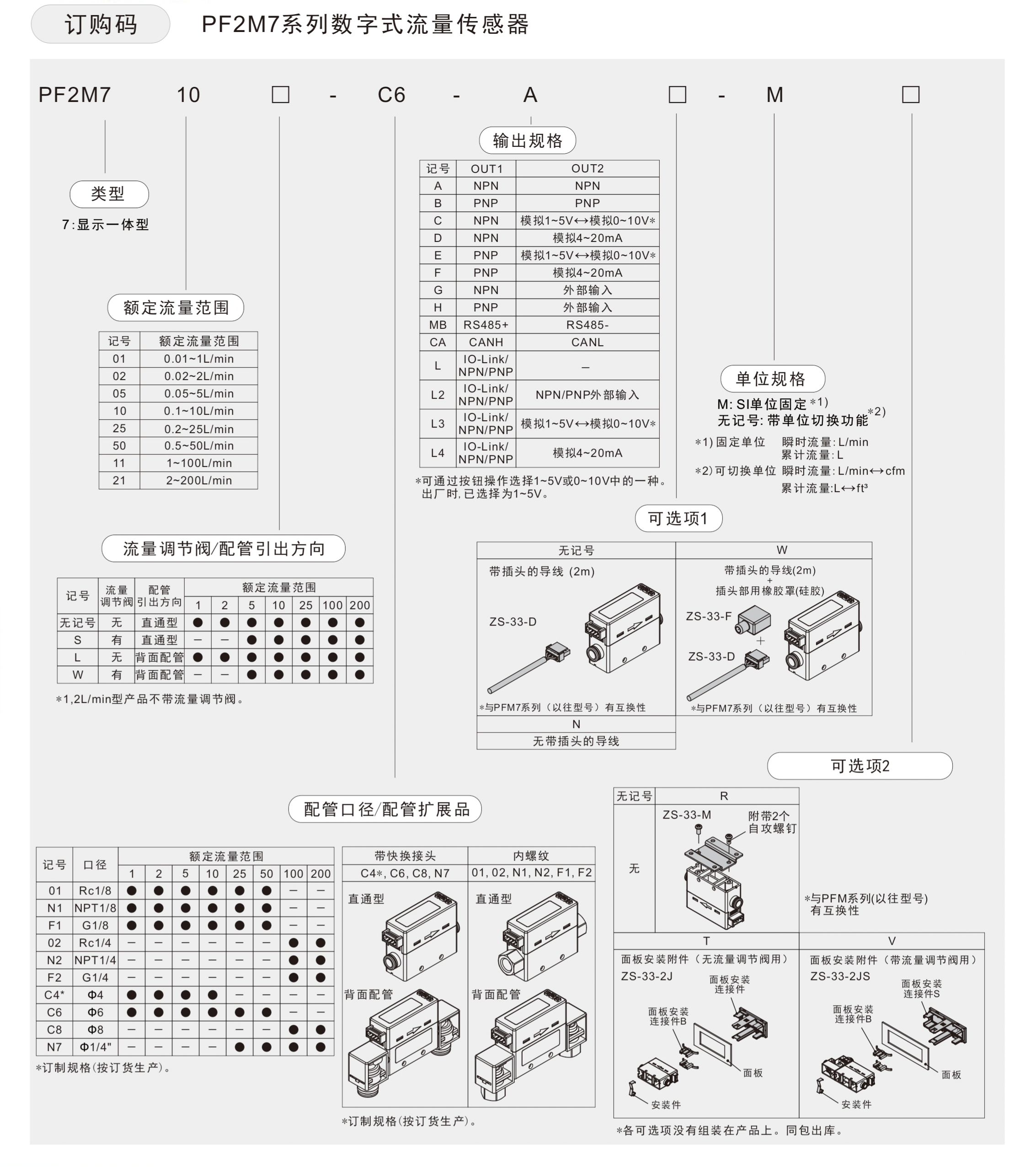

■ 产品选型
产品规格
■ 规格
| 型号 | PF2M701 | PF2M702 | PF2M705 | PF2M710 | PF2M725 | PF2M750 | PF2M711 | PF2M721 | ||
| 流体 | 工作介质 | 干燥空气、N₂、Ar、CO₂,(JIS B8392-1 1.1.2-1.6.2、ISO8573-1:1.1.2-1.6.2) | ||||||||
| 流体温度范围 | 0~50℃ | |||||||||
| 流量规格 | 检测方式 | 热式（分流式） | ||||||||
| 额定流量范围 (L/min) | 干燥空气、N₂、Ar | 0.01~1 | 0.02~2 | 0.05~5 | 0.1~10 | 0.3~25 | 0.5~50 | 1~100 | 2~200 | |
| CO₂ | 0.01~0.5 | 0.02~1 | 0.05~2.5 | 0.1~5 | 0.3~12.5 | 0.5~25 | 1~50 | 2~100 | ||
| 设定流量范围 | 瞬时流量(L/min) | -0.05~1.05 | -0.1~2.1 | -0.25~5.25 | -0.5~10.5 | -1.3~26.3 | -2.5~52.5 | -5~105 | -10~210 | |
| 累计流量(L) | 0.00~9999999.99 | 0.0~99999999.9 | 0~999999999 | |||||||
| 最小设定单位 | 瞬时流量(L/min) | 0.001 | 0.01 | 0.1 | 1 | |||||
| 累计流量(L) | 0.01 | 0.1 | 1 | |||||||
| 累计脉冲的换算值(L/pulse) | 0.01 | 0.1 | 1 | |||||||
| 累计保持功能 | 可选择2分钟间隔、5分钟间隔 | |||||||||
| 压力规格 | 使用压力范围 | -0.1~0.75MPa | ||||||||
| 额定压力范围 | -0.07~0.75MPa | |||||||||
| 耐压力 | 1.0MPa | |||||||||
| 压力损失 | 参考压力损失表 | |||||||||
| 压力特性 | ±5%F.S.±1digit(0.35MPa基准) | |||||||||
| 电气规格 | 电源电压 | 开关输出元件的场合 | DC12~24V±10% | |||||||
| IO-Link设备的场合 | DC18~30V±10% | |||||||||
| 消耗电流 | 35mA以下 | |||||||||
| 保护 | 逆接保护 | |||||||||
| 精度 | 显示精度 | ±3%F.S.±1digit | ||||||||
| 模拟输出精度 | ±3%F.S. | |||||||||
| 重复精度 | ±1%F.S±1digit(选择数字滤波器0.05s时,为±2%F.S.±1digit) | |||||||||
| 温度特性 | ±3%F.S.±1digit(15~35℃:25℃基准) ±5%F.S.±1digit(0~50℃:25℃基准) | |||||||||
| 开关输出 | 输出形式 | NPN/PNP集电极开路 | ||||||||
| 输出模式 | 从迟滞模式、上下限比较模式、累计输出模式、累计脉冲输出模式、错误输出模式、开关输出OFF模式中选择 | |||||||||
| 开关动作 | 从正传输出、反转输出中选择 | |||||||||
| 最大负载电流 | 80mA | |||||||||
| 最大外加 电压 | 标准品 | DC28V(仅NPN) | ||||||||
| 对应IO-Link品 | DC30V(仅NPN) | |||||||||
| 内部 电压降 | 标准品 | NPN:1V以下(负载电流80mA) PNP:1.5V以下(负载电流80mA) | ||||||||
| 对应IO-Link品 | 1.5V以下(负载电流80mA) | |||||||||
| 响应时间 | 50ms以下 | |||||||||
| 延迟时间 | 0~0.10s(每隔0.01s)、0.1~1.0s(每隔0.1s)1~10s(每隔1s)、20s、30s、40s、50s、60s中选择 | |||||||||
| 迟滞 | 从0可变 | |||||||||
| 保护 | 短路保护 | |||||||||
| 模拟输出 | 输出形式 | 电压输出:1~5V、0~10V(仅在电源电压为DC24V时),电流输出4~20mA | ||||||||
| 阻抗 | 电压输出 | 输出阻抗约1kΩ | ||||||||
| 电流输出 | 最大负载阻抗 电源电压24V时:600Ω 电源电压12V时:300Ω | |||||||||
| 响应时间 | 50ms±40% | |||||||||
| 显示 | 显示单位基准 | 可选择标准状态(STD)、基准状态(NOR) | ||||||||
| 显示模式 | 可选择瞬时流量显示、累计流量显示 | |||||||||
| 单位 | 瞬时流量 | L/min、cfm | ||||||||
| 累计流量 | L、ft³ | |||||||||
| 可显示范围 | 瞬时流量(L/min) | -0.05~1.05 | -0.1~2.1 | 0.25~5.25 | -0.5~10.5 | -1.3~26.3 | -2.5~52.5 | -5~105 | -10~210 | |
| 强制归零范围 | 0~±10%F.S.(对于最大额定流量,每隔1%F.S.进行选择) | |||||||||
| 累计流量(L) | 0.00~9999999.99 | 0.0~99999999.9 | 0~999999999 | |||||||
| 显示部 | 显示方式:LCD 显示颜色:红色、绿色 显示位数:4位7段 | |||||||||
| 动作指示灯 | 开关ON时亮灯OUT1/2:橙 | |||||||||
| 数字滤波器 | 从0.05s、0.1s、0.5s、1s、2s、5s中选择 | |||||||||
| 耐环境 | 防护等级 | IP40 | ||||||||
| 耐电压 | AC1000V 1分钟 充电部及壳体间 | |||||||||
| 绝缘电阻 | 50MΩ以上(DC500V 兆欧表)充电部及壳体 | |||||||||
| 使用温度范围 | 动作时:0~50℃、保存时:-10~60℃（未结露未冻结） | |||||||||
| 使用湿度范围 | 动作时、保存时:35~85%RH(未结露未冻结) | |||||||||
| 规格 | CE认证(EMC指令、RoHS指令) | |||||||||
| 配管 | 配管规格 | 快换接头 | C4(Φ4)/C6(Φ6) | C6(Φ6)/N7(Φ1/4") | C8(Φ8)/N7(Φ1/4") | |||||
| 螺纹连接(Rc/NPT/G) | 01(Rc1/8)/N1(NPT1/8)/F1(G1/8) | 02(Rc1/4)/N2(NPT)/F2(G1/4) | ||||||||
| 配管引出方向 | 直通型、背面型 | |||||||||
| 流体接触部主要材质 | PPS、PBT、FKM、SUS304、黄铜（无电解镀镍）、Si、Au、GE4F | |||||||||
| 重量 | 主体 | 快换接头 | 直通型:40g 背面型:55g | 直通型:48g 背面型:63g | ||||||
| 螺纹连接 | 直通型:60g 背面型:75g | 直通型:72g(G1/4:117g) 背面型:87g(G1/4:132g) | ||||||||
| 流量调节阀 | — | +34g | ||||||||
| 导线 | +35g | |||||||||
| 托架 | +20g | |||||||||
| 面板安装连接件 | +15g | |||||||||
| DIN导轨安装件 | +65g | |||||||||
外部规格

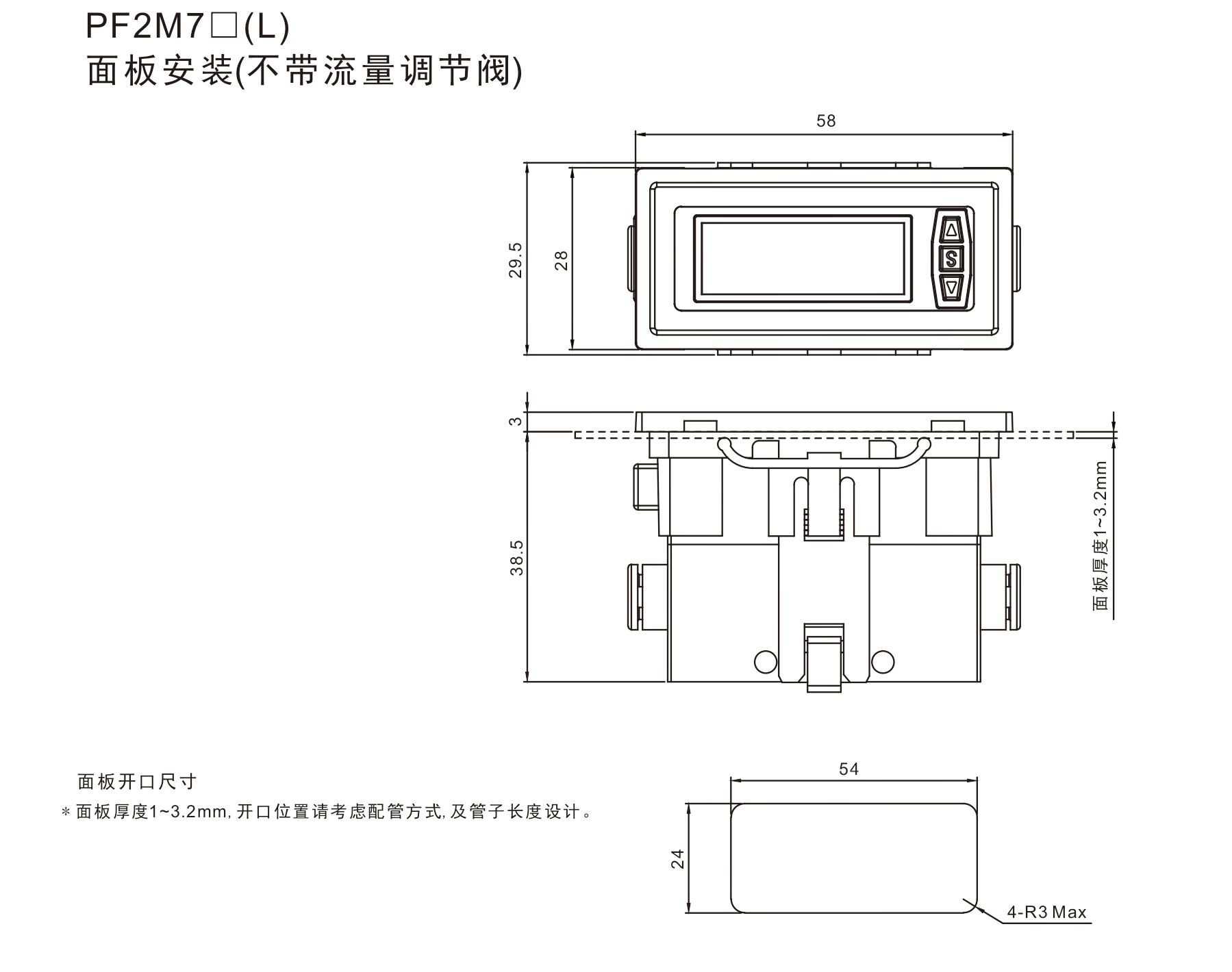

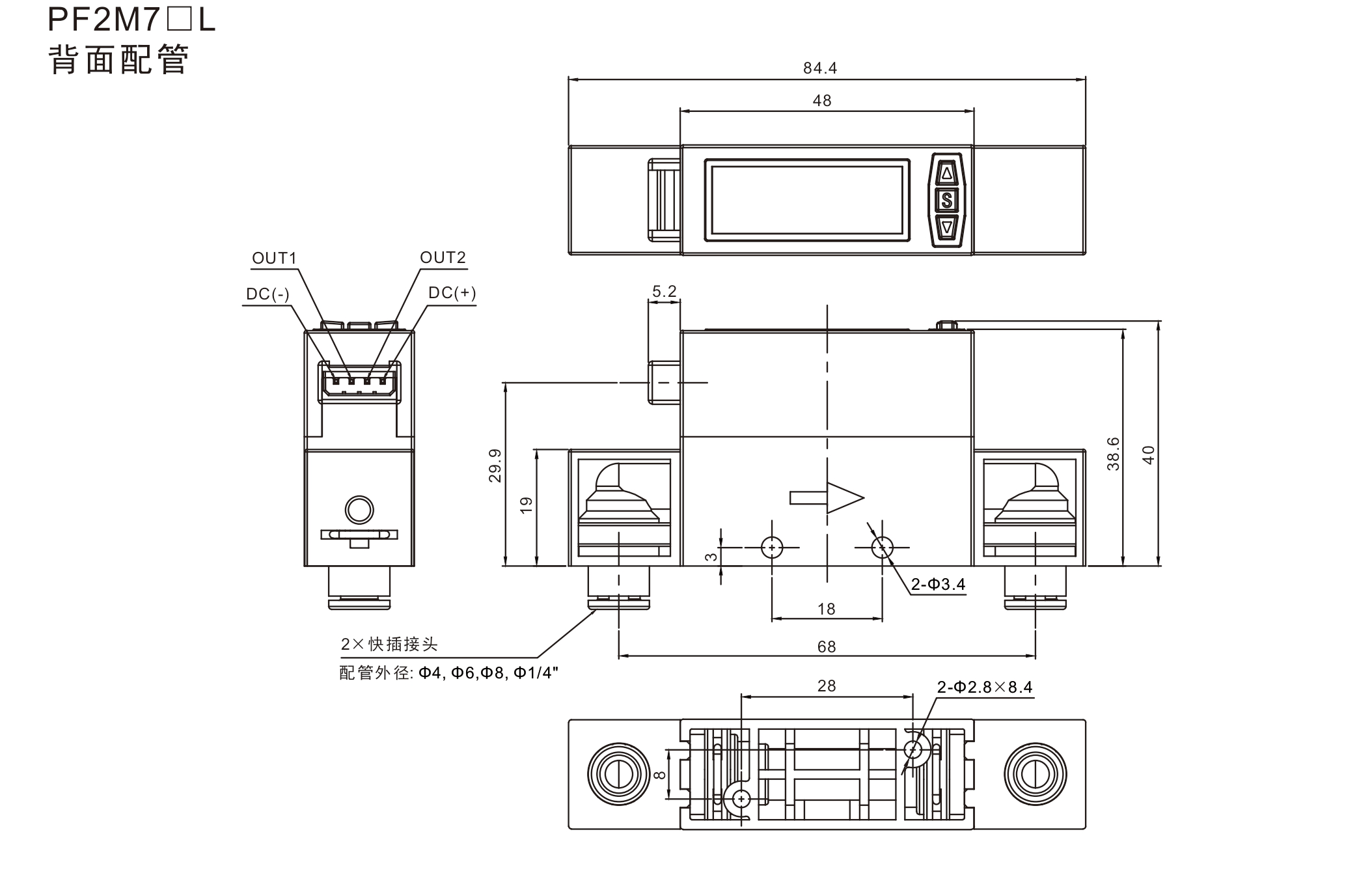

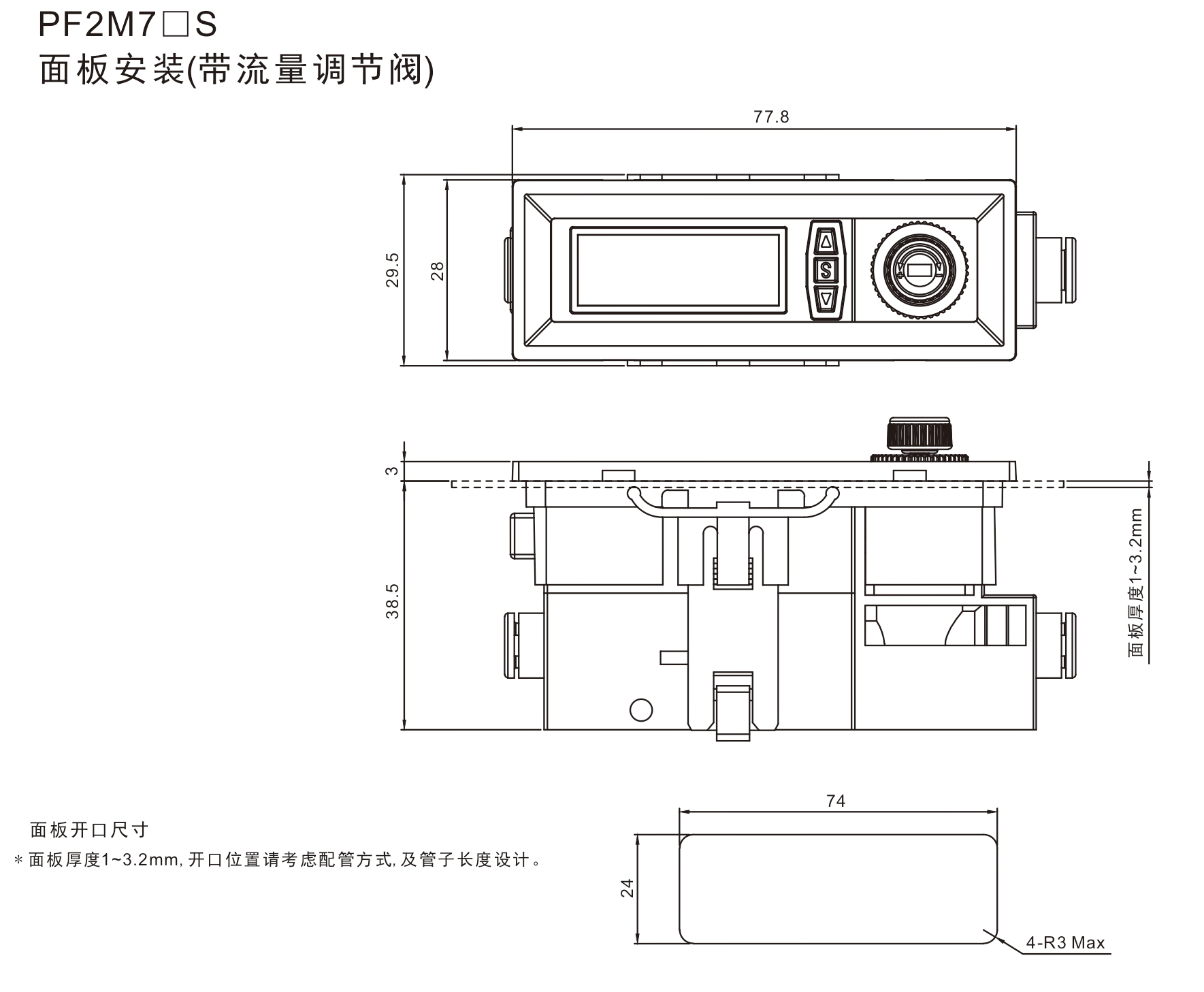

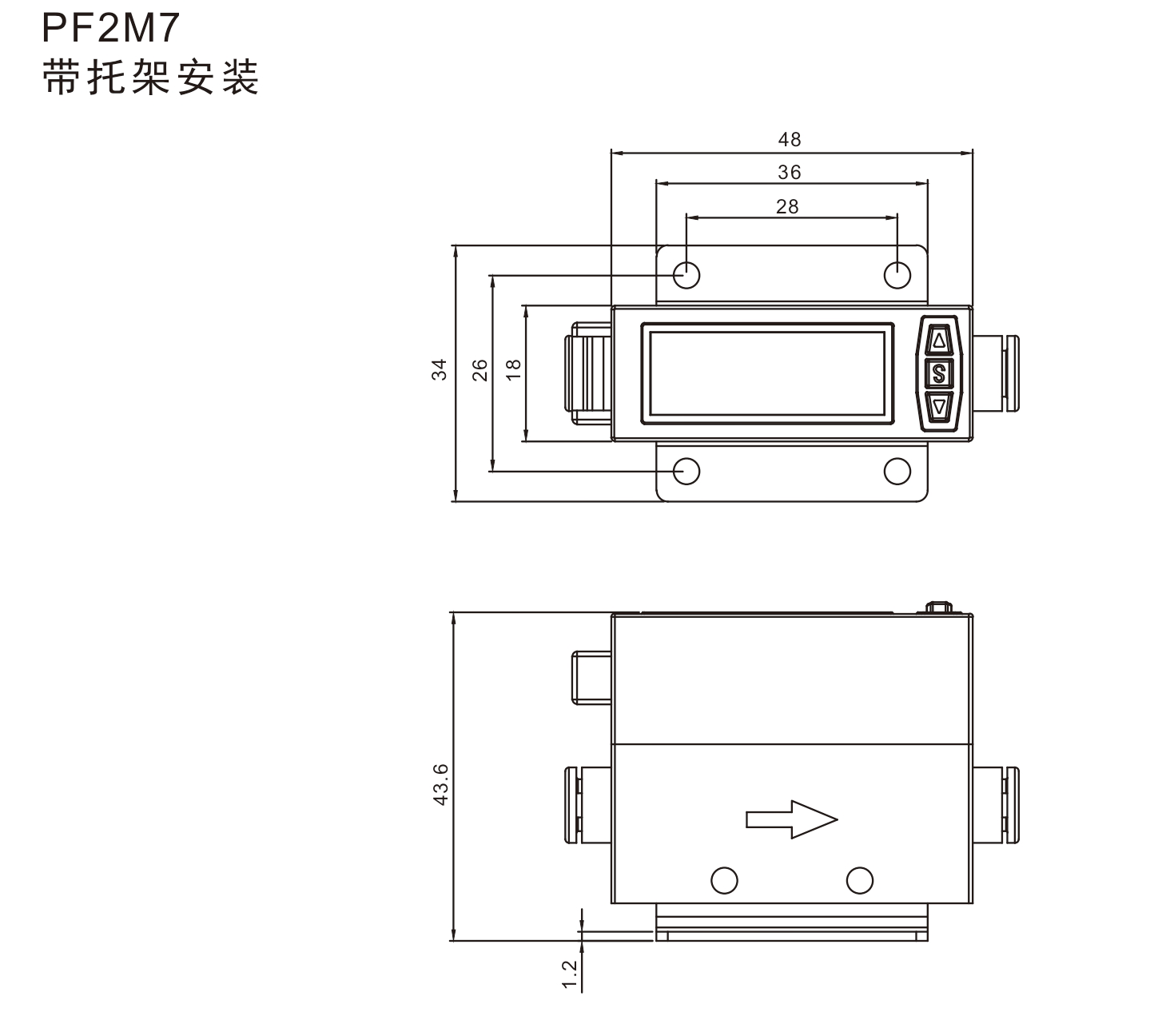

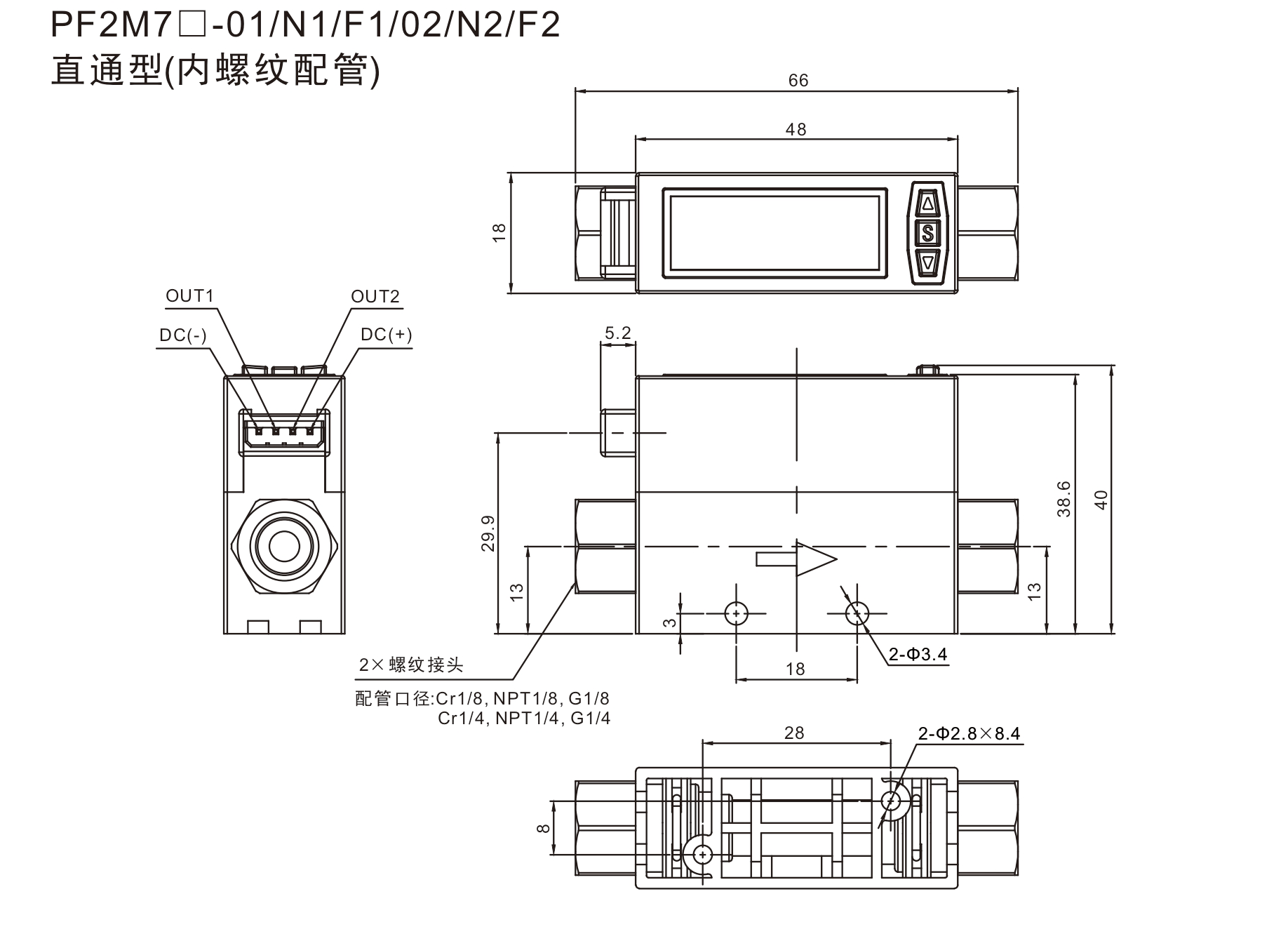

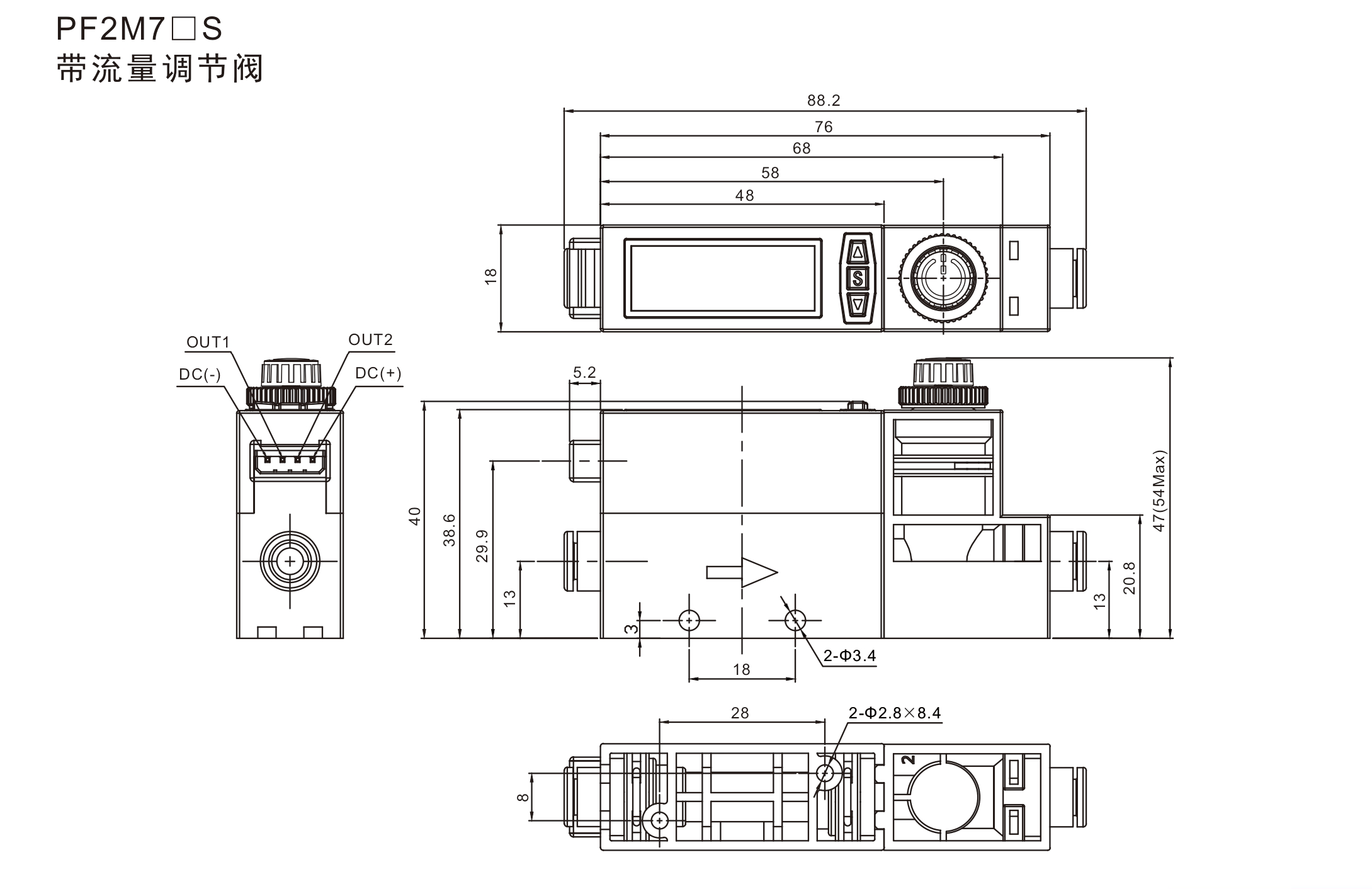

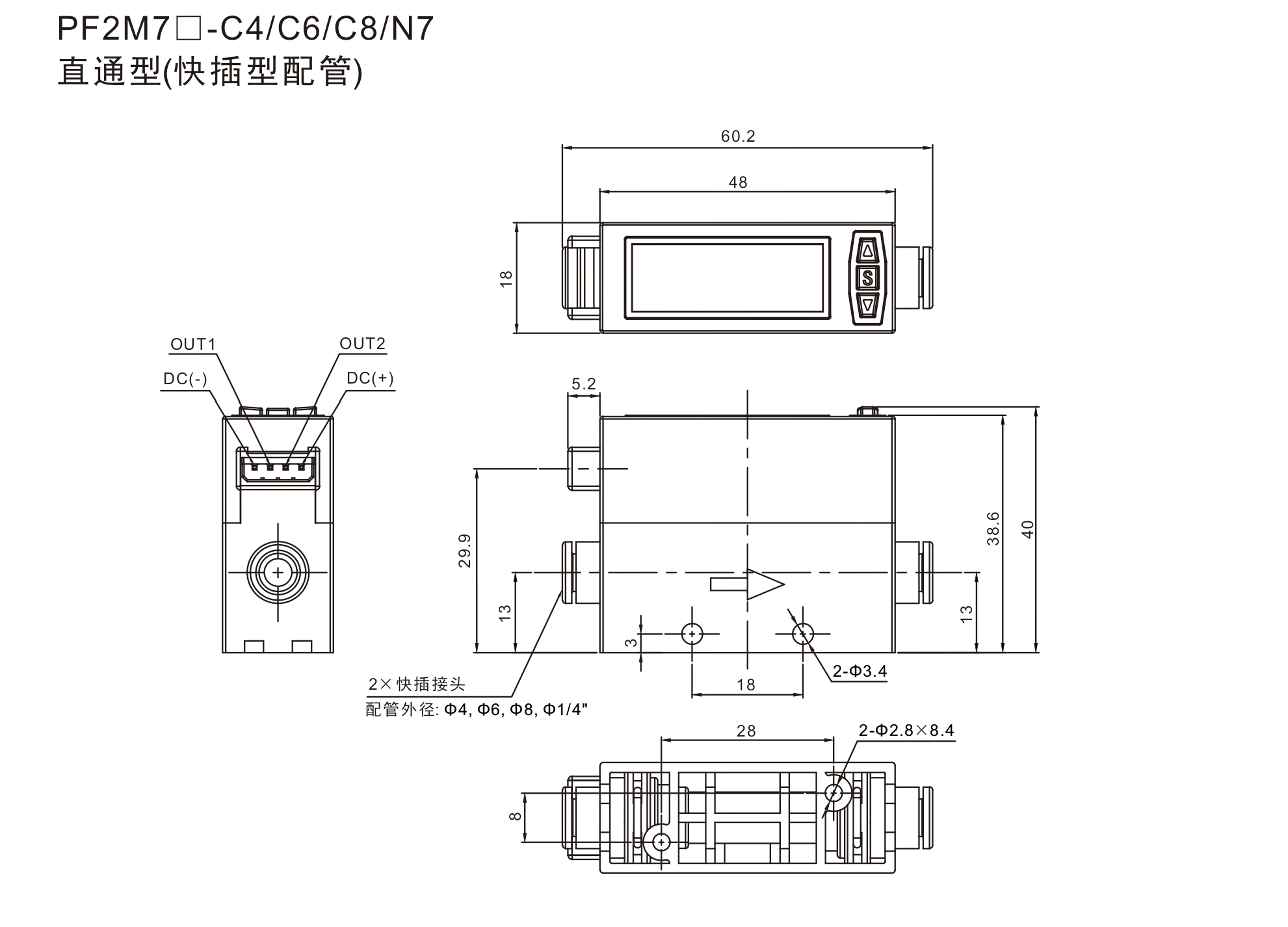

■ 外部规格
