ZSE系列高精度数字压力开关

分享到:
1. ZSE30A(F)/ISE30A系列是一款双色显示高精度数字压力开关,兼容压缩空气和非腐蚀性液体。
2. Z/ISE30适用于真空、正压和复合压力。最多可同时复制10个开关,设置更简单,操作更轻松。4 位显示屏可以轻松读取显示值。
3. Z/ISE30 符合 UL/CSA、CE 和 RoHS 标准。
  • ZSE数字压力开关

  • VPC Pneumatic

工作介质:
额定压力范围:
工作温度:
防护等级:
质保周期:
状态:

产品规格

    产品特点

1.  2色展示可以复制到向上到10开关同时地可更换一碰配件。4位数字展示允许简单的阅读的显示的价值观。电源消耗 是减少经过转动离开这监视器。真空化合物和/或积极的压力能是显示的在兆帕或者千帕。

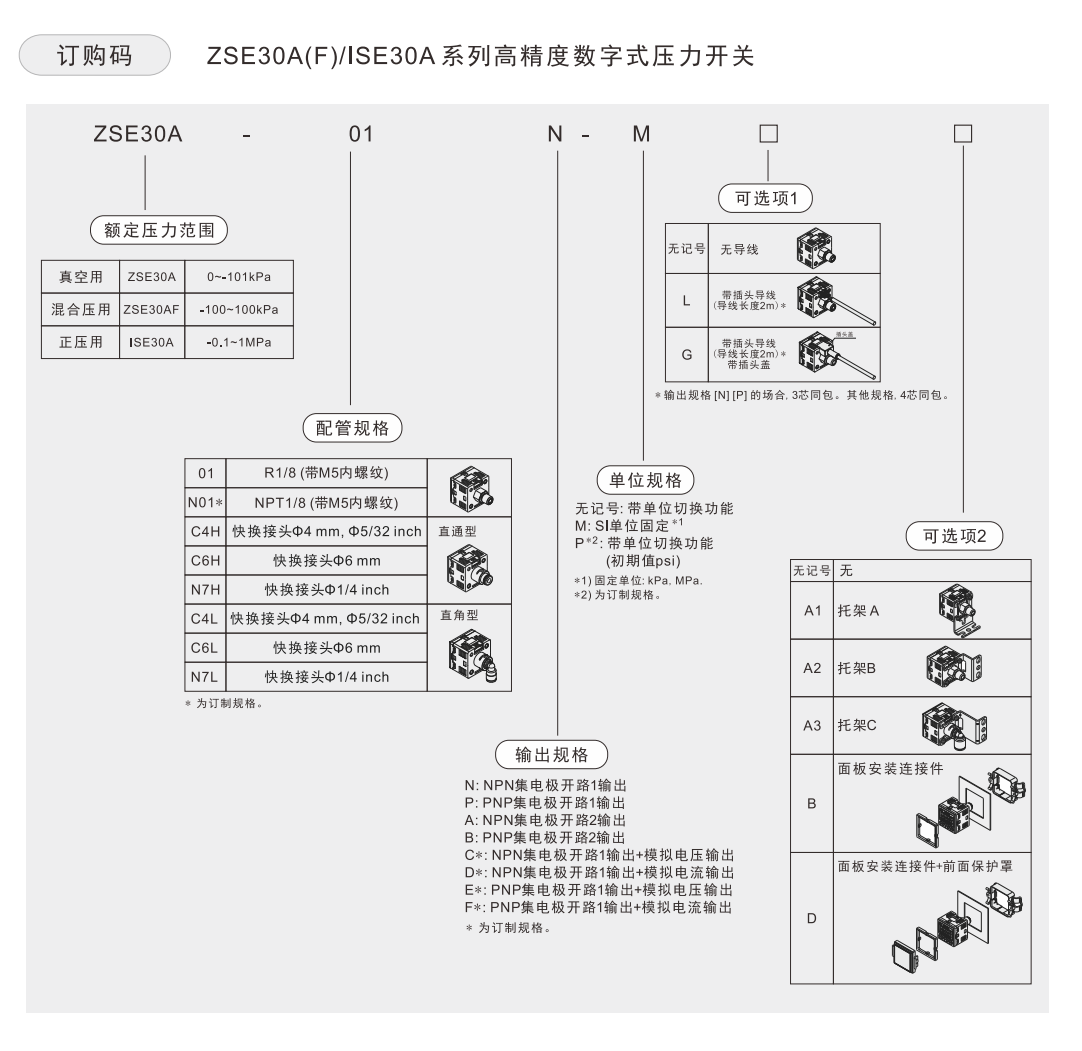

■  产品选型

ise

ise规格

产品描述

■   产品规格


型号

ZSE30A

(真空压力)

ZSE30AF

(复合压力)

ISE30A

(正压)

额定压力范围0.0至-101.0kPa  -100.0~100.0kPa  -0.1~1.0MPa
显示/设定压力范围  10.0至-105.0kPa  -105.0至105.0kPa-0.105~1.05MPa
承受压力500kPa500kPa1.5Mpa
显示/MIN单位设定0.1kPa0.1kPa  0.001MPa
工作介质过滤空气、非腐蚀性气体/非易燃气体
电源电压

DC12~24V±10%,纹波(pp)10%以下

 (带电源极性保护)

电流40mA以下

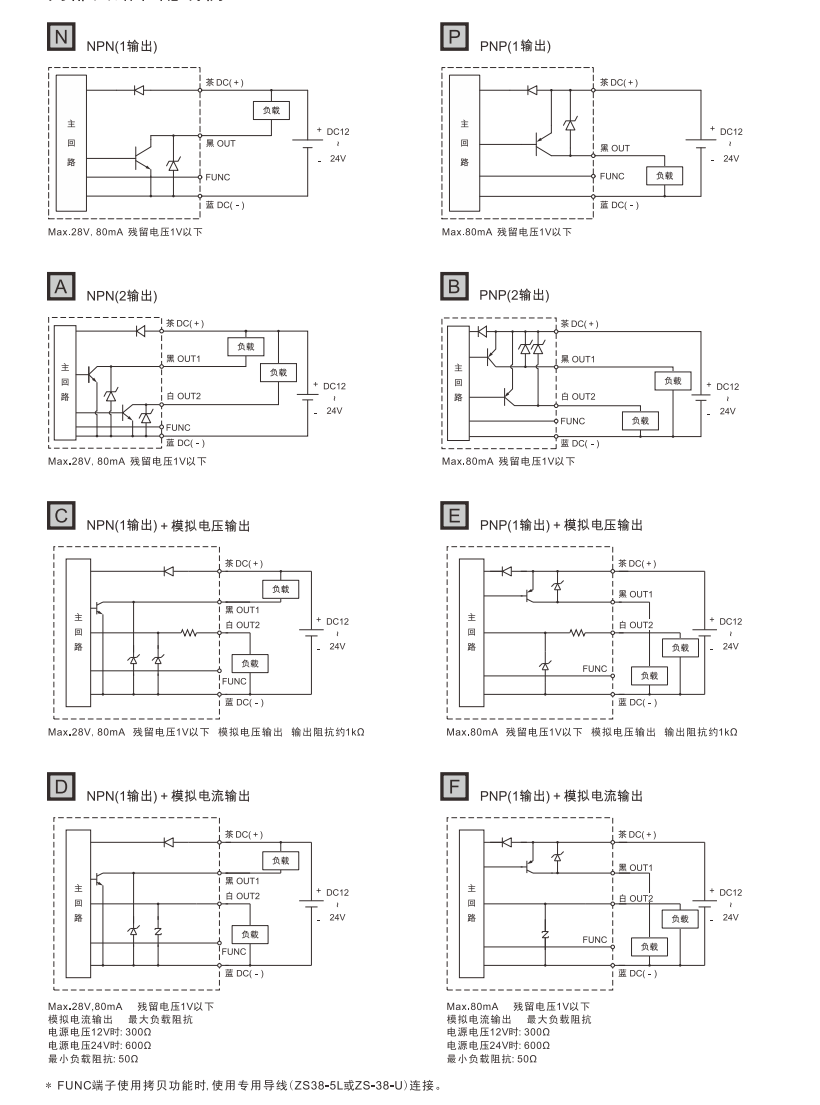

开关量输出标准

   NPN或PNP集电极开路1输出、NPN或PNP集电极开路2输出

MAX负载电流  80毫安
MAX施加电压28V(NPN输出)
残余电压1V以下(负载电流80mA)
响应时间2.5ms以下(带防抖功能:20、100、500、1000、2000ms)
短路保护是的
重复性±0.2% FS ±1 位
迟滞迟滞模式变量(0或以上) *1)
窗口比较器模式
模拟输出电压输出*2)

输出电压

(额定压力)

1至5V±2.5%满量程  0.6 至 5V ±2.5% 满量程
线性度  ±1%满量程
输出阻抗大约。1kΩ



输出*3)

输出电压

(额定压力)

4 至 20mA ±2.5% 满量程2.4 至 20mA ±2.5% 满量程
线性度  ±1%满量程
负载阻抗MAX负载阻抗:300Ω(电源电压12V)

                                                                :600Ω(电源电压24V)

MIN负载阻抗:50Ω

展示

4 位、7 段、2 色 LCD(红/绿)

显示精度  ±2%FS±1位(环境温度25±3℃)
指示灯开关输出打开时亮起。OUT1:绿色,OUT2:红色
环境防护等级IP40
温度范围

操作:0 ~ 50°C,存储:-10 ~ 60°C  (无凝结或结冰)

环境湿度范围操作/存储:35 ~ 85% RH(无凝结)
保证耐压力交流电  1000V  端子和外壳之间持续 1 分钟
绝缘电阻

50 MΩ或以上(通过兆欧表测量500 VDC)  端子和外壳之间

温度特性±2%FS(25℃参考)
带连接器的引线

耐油重型乙烯基电缆,3芯Φ3.5,2m

4芯 导体面积:0.15mm² (AWG26),绝缘体外径:1.0mm

标准CE/RoHS、UL/CSA (E216656)

*1) 如果施加压力在设定值附近波动,请将迟滞设置在波动范围以上以防止颤动。

*2) 当选择模拟电压输出时,模拟电流输出不能同时使用。

*3) 选择模拟电流输出时,不能同时使用模拟电压输出。

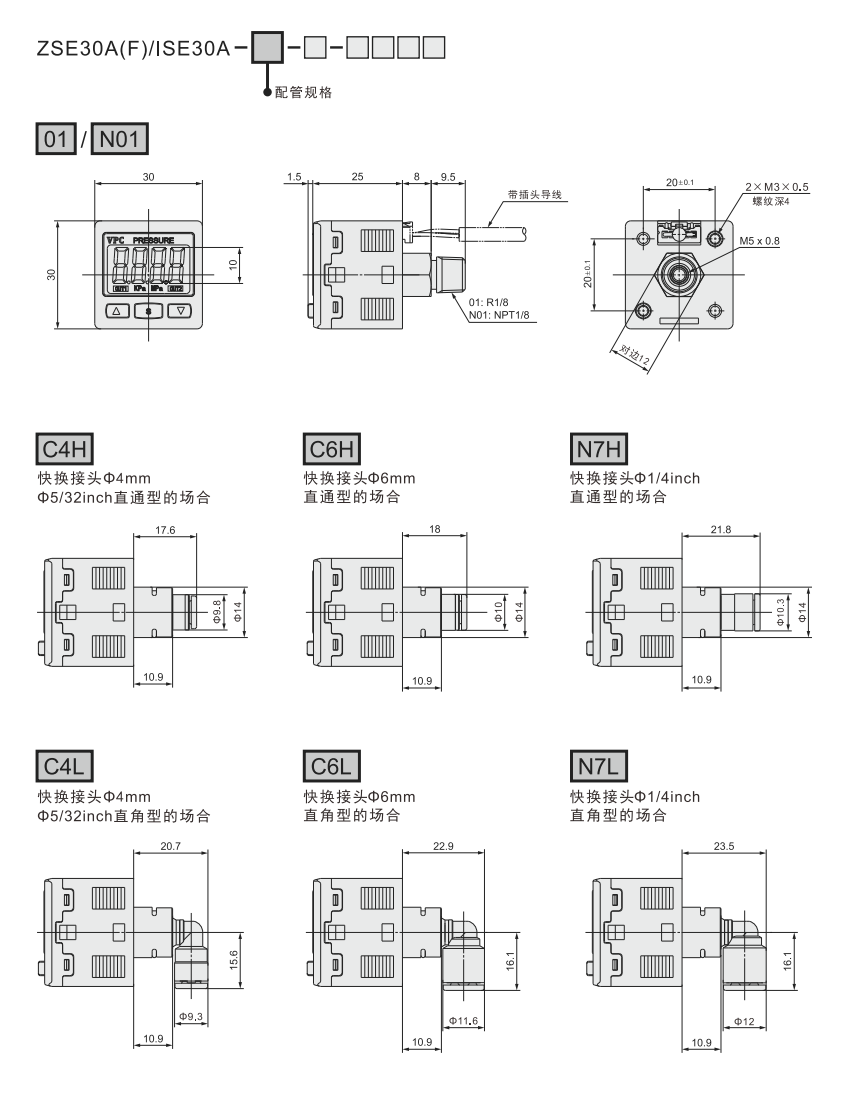

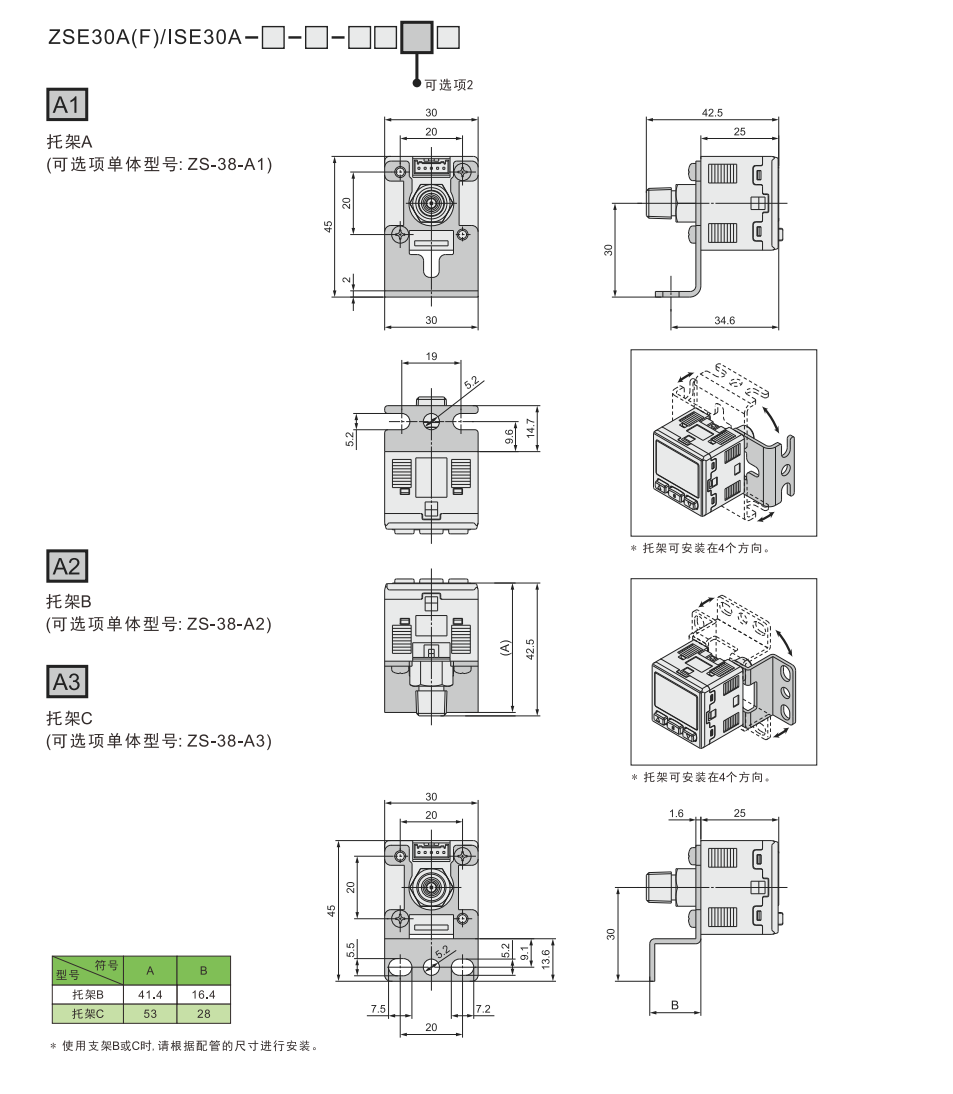

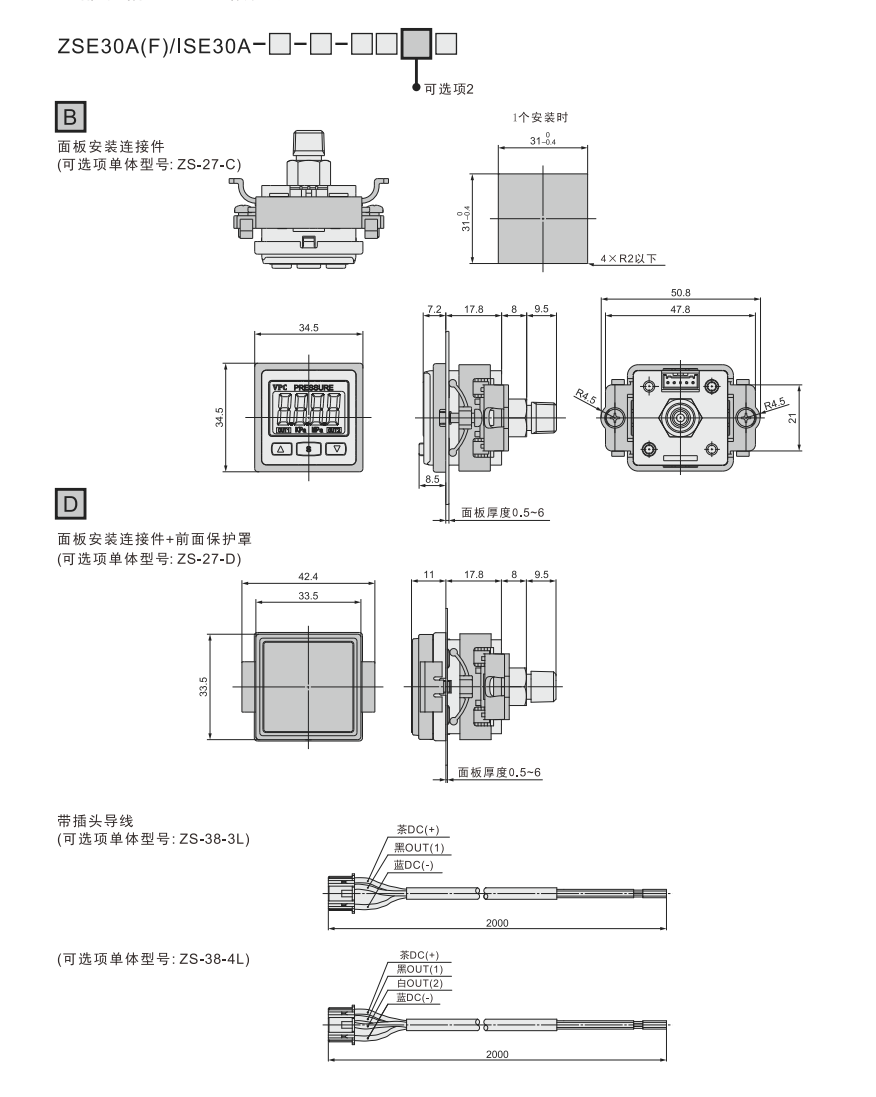

产品尺寸

■   尺寸


ise 10

ise20

ise 30

ise40

ise50

ise60

ise70

ise80
