产品描述
■ 产品特点
用于与电信号成比例的无级控制压力。
● 与电信号成比例的控制气压。
● 压力范围为0.2Mpa至1.0Mpa。
● 可用口径1/4。
● 安装支架选项。

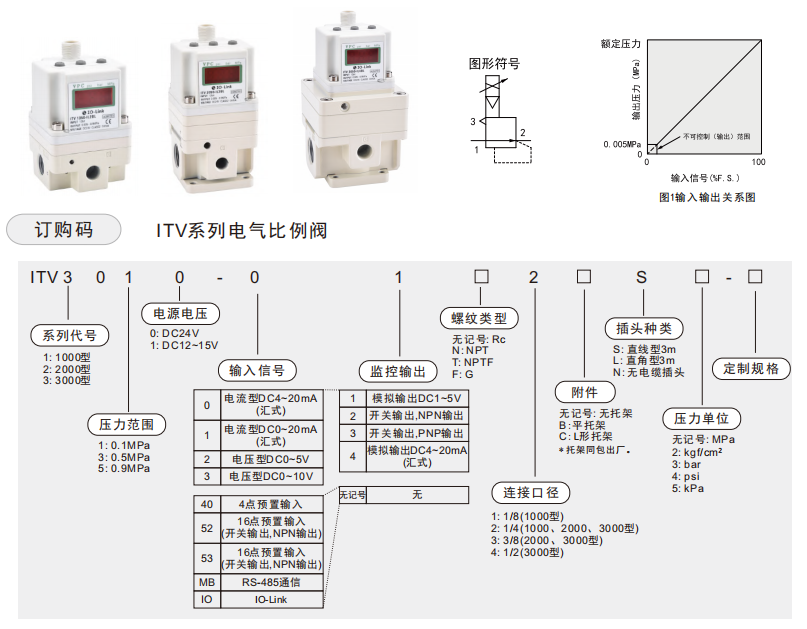

■ 产品选型
产品规格
■ 规格
型号 | ITV101□ | ITV103□ | ITV105□ | |
| ITV201□ | ITV203□ | ITV205□ | ||
| ITV301□ | ITV303□ | ITV305□ | ||
| MIN供给压力 | 设定压力＋0.1Mpa | |||
| MAX供给压力 | 0.2Mpa | 1.0Mpa | ||
| 设定压力范围 | 0.005-0.1Mpa | 0.005-0.5Mpa | 0.005-0.9Mpa | |
电源 | 电压 | DC24V±10% DC12-15V | ||
| 消耗电流 | 电源压力DC24V: 0.12A以下 电源压力DC12-15V:0.18A以下 | |||
输入信号 | 电流型 | DC4-20mA DC0-20mA | ||
| 电压型 | DC0-5V DC0-10V | |||
| 预置输入型 | 4点（-COM) 16点（无COM机性） | |||
输入阻抗 | 电流型 | 250Ω以下 | ||
| 电压型 | 约6.5kΩ | |||
| 预置输入型 | 电源电压DC24V:约4.7kΩ 电源电压DC12V：约2.0kΩ | |||
输出信号 | 模拟输出 | DC1-5V(输出电阻：约1kΩ）DC4-20mA(汇式) 输出电阻：250kΩ以下 输出精度±6%F.S之内 | ||
| 开关输出 | NPN集电极开路输出：最大30V 80mA PNP集电极开路输出：最大80mA | |||
| 直线式 | ±1%F.S.之内 | |||
| 迟滞 | 0.5%F.S.之内 | |||
| 重复性 | ±0.5%F.S.之内 | |||
| 灵敏度 | 0.2%F.S.之内 | |||
| 温度特性 | ±0.12%F.S.之内 | |||
| 输出压力 | 精度 | ±2%F.S.之内 | ||
| MIN温度 | 0.01bar psi：0.1 kpa：1 | |||
| 环境温度及使用流体温度 | 0-50°C | |||
| 防护等级 | IP65 | |||
重量 | ITV10□□ | 约250g | ||
| ITV20□□ | 约350g | |||
| ITV30□□ | 约645g | |||
注1)2线式DC4~20mA不可使用。所需电源电压为(DC24V或DC12~15V)。
注2)选择模拟输出或开关输出的其中一个。
另外，选择开关输出时，NPN输出和PNP输出可任选其一。
负载电阻100kQ以下，测量ITV的DC1~5V模拟输出时，模拟监控输出可能无法获得土6%之内(满量程)
的输出精度。如果您需要士6%之内的场合，请另行咨询。另外，不会影响输出压力。
注3) 零值、满值调整和预置型等的数值调整为从输出压力的显示最小单位开始的设定。(例0.001～0.5MPa)。而且不可切换单位。
注4) 0.9MPa(130psi)型的最小单位为1osi。
注5)不含过电流回路状态的值。考虑过电流回路的话，根据输入电流，输入电阻会变化。输入电流DC20mA的场合为350Q以下。
注6)ITV1000系列为非润滑脂规格(接触流体部)。
注7)上述特性仅限于静态，输出侧消耗空气的场合，压力可能会变动。
产品尺寸
■ 尺寸
